Распределительные коллекторы Elsen TWINSIDE 3.5

Распределительные коллекторы «Elsen TWINSIDE 3.5» предназначены для подачи и распределения теплоносителя, поступающего от источника тепла, в контуры потребителей. В зависимости от модели к коллектору может быть подключено от 2 до 7 отопительных контуров. Изделия полностью готовы к установке. Подходят для работы в закрытых системах отопления при максимальном давлении 6 бар и температуре теплоносителя не выше +110 °С.

«TWINSIDE» — это компактное инженерное решение для котельных мощностью до 82 кВт (при Δt = 20 °C) с максимальным расходом теплоносителя до 3.5 м³/ч. Коллектор полностью совместим с системой быстрого монтажа «SMARTBOX 3.5», которая позволяет быстро и с минимальными трудозатратами создать любую современную структуру распределения тепла в коттедже или коммерческом здании средней площади.

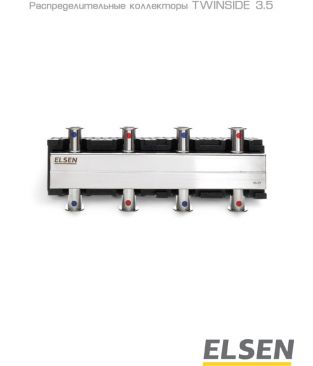

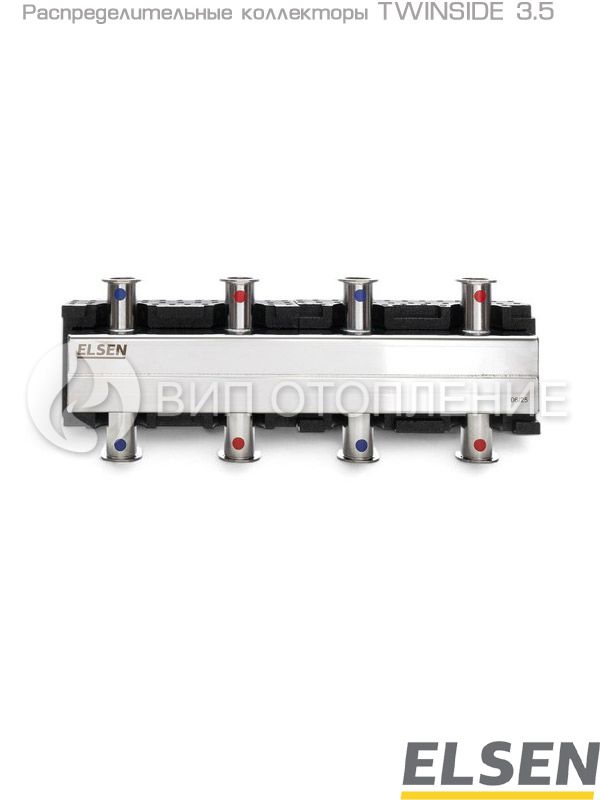

Распределительные коллекторы серии «TWINSIDE» состоят из двух гидравлически разделенных камер (подающей и обратной), жестко соединенных в единый блок. Корпус коллектора выполнен из нержавеющей стали марки AISI 304, имеет прямоугольную форму. Коллектор в верхней и нижней частях оснащен присоединительными патрубками с межосевым расстоянием 125 мм, которые укомплектованы накидными гайками 1½". Котловой контур подключается, как правило, снизу, а контуры потребителей могут быть присоединены как сверху, так и снизу. Устройство заключено в блочную EPP-теплоизоляцию.

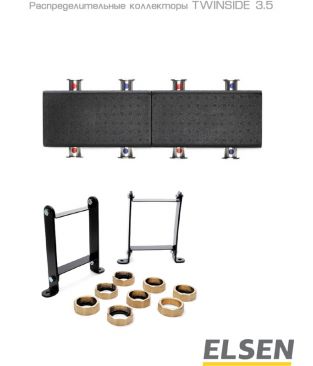

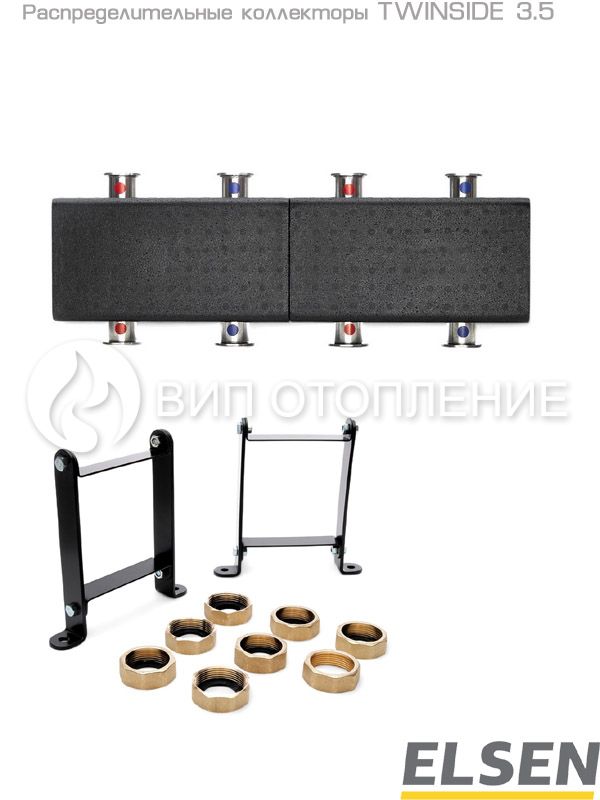

Коллекторы «TWINSIDE» крепятся на стену с помощью кронштейнов, поставляемых в комплекте, строго в горизонтальном положении. При этом патрубки подающих линий отопительных контуров могут располагаться справа или слева (в зависимости от подключения разделительного модуля).

Основные особенности и преимущества коллекторов «TWINSIDE 3.5»:

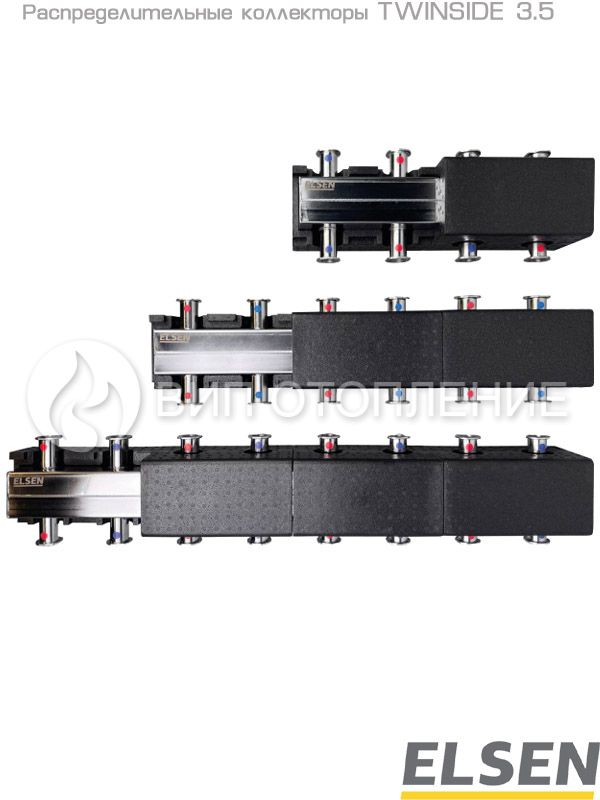

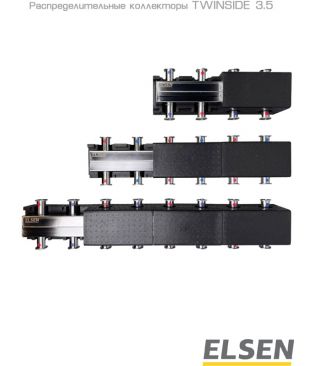

• Модели по количеству подключаемых контуров: до 3, до 5, до 7
• Компактная конструкция, готовая для монтажа
• Нержавеющая сталь AISI 304: высокая коррозионная стойкость и долгий срок службы
• Полная совместимость с насосными группами «Smartbox 3.5»
• Расход теплоносителя: до 3,5 м³/ч
• Рабочая среда: вода или водногликолевая смесь (до 50 %)
• Высокоэффективная теплоизоляция: EPP («ThermoShield» / «HeatBloc»)
• Универсальность монтажа: возможность установки гидравлических групп сверху и снизу
• Подключение контур нагревателя: снизу, 1½" НГ
• Подключение потребителей тепла (к насосным группам): снизу или сверху, 1½" НГ
• Цветная маркировка подающей и обратной линий
• Простой монтаж: настенный, горизонтальный (комплект крепежа в поставке)
