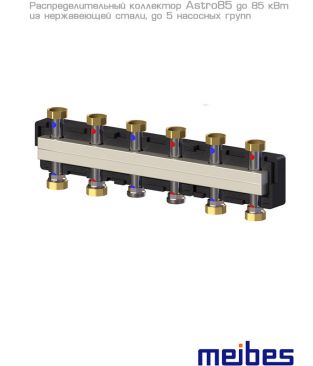

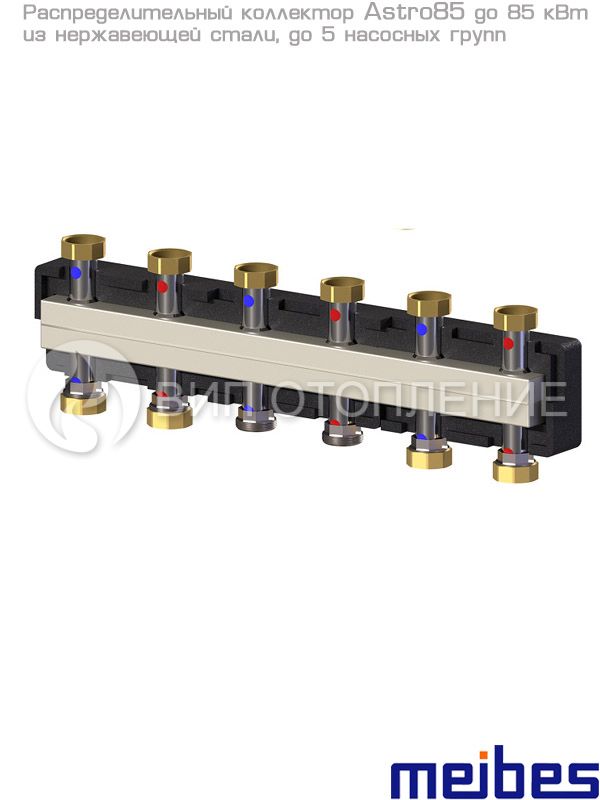

Коллектор распределительный Meibes до 5 насосных групп, нерж. сталь (с комплектом кронштейнов)

Коллектор распределительный «Meibes» до 5 насосных групп, нерж. сталь (M66301.931RU) используется в котельных установках мощностью до 85 кВт, в которых теплоноситель необходимо раздавать на 3, 4 или 5 потребителей тепла с разными параметрами (расход теплоносителя, гидравлическое сопротивление, температурный график). Сочетается с насосными группами «MeiFlow». Выполнен из нержавеющей стали AISI 304. Поставляется в качественной EPP-изоляции с комплектом настенных кронштейнов. Устройство предназначено для работы в закрытых системах отопления при максимальном давлении 6 бар и температуре теплоносителя не выше +110 °С. Расход теплоносителя через тракт коллектора не должен превышать 3 м³/ч.

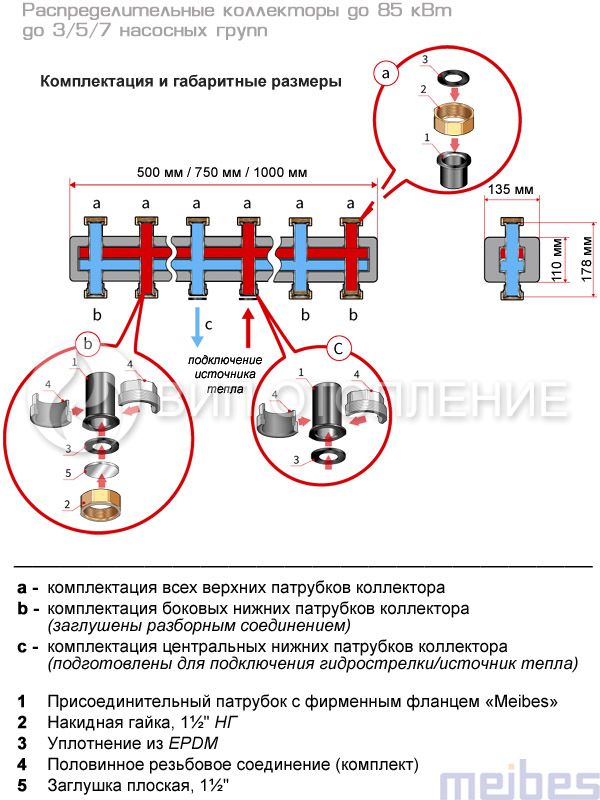

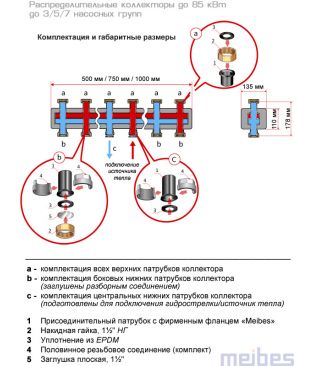

Присоединительные патрубки коллектора имеют фирменный фланец «Meibes» и укомплектованы накидными гайками 1½" с плоским уплотнением из EPDM, с помощью которых легко подключаются насосные группы без использования дополнительных фитингов. Монтировать группы возможно как сверху, так и снизу. С точки зрения равномерности распределения теплоносителя центральную пару нижних патрубков целесообразно использовать для присоединения к контуру источника тепла или гидрострелки. В состоянии при заводской поставке остальные нижние патрубки закрыты заглушками.

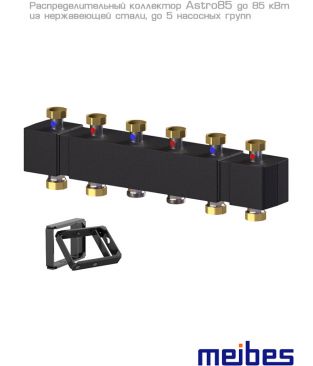

Данный продукт выполнен из энергоэффективных комплектующих и материалов, отвечающих современным идеям и концепциям построения систем отопления и котельных. Низкоуглеродистая нержавеющая сталь AISI 304 устойчива к воздействию коррозии и агрессивных сред, обеспечивая надежную и длительную эксплуатацию устройства. Материал теплоизоляции – EPP (экструдированный полипропилен) – имеет «лазерную структуру» с уменьшенным содержанием воздуха, что позволяет снизить теплопотери до минимума. В конструкции теплоизоляции имеются пазы для настенных кронштейнов, которые обеспечивают достаточную жесткость фиксации коллектора. Кронштейны позволяют настроить отступ от стены – 28 или 68 мм, что удобно при необходимости установить за насосными группами трубы и/или электропроводку.

Распределительный коллектор «Meibes» поставляется в собранном виде. Крепится на стену строго в горизонтальном положении, при этом линия подачи должна быть справа.

Основные особенности и преимущества распределительного коллектора «Meibes» до 5 насосных групп, нерж. сталь (M66301.931RU):

• Высококачественный надежный материал: нержавеющая сталь AISI 304
• Максимальное количество подключаемых отопительных контуров: 5 (3 сверху, 2 снизу)

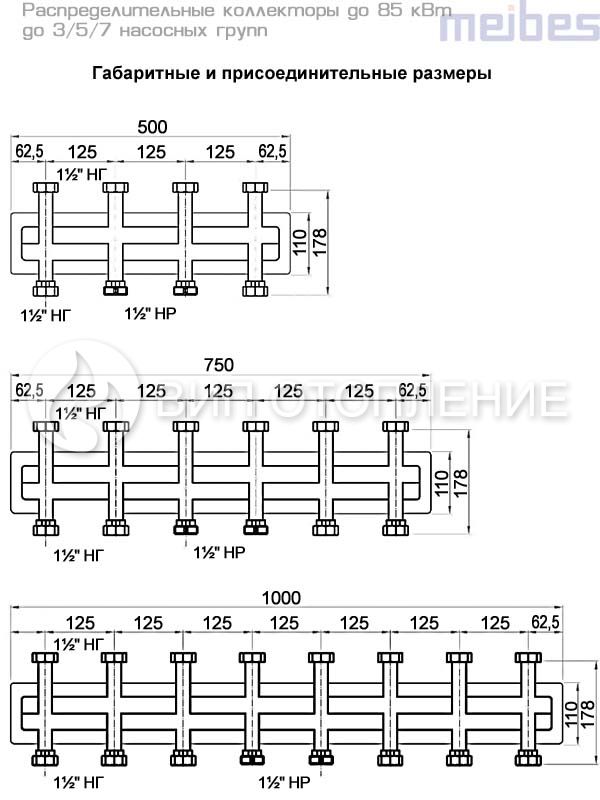

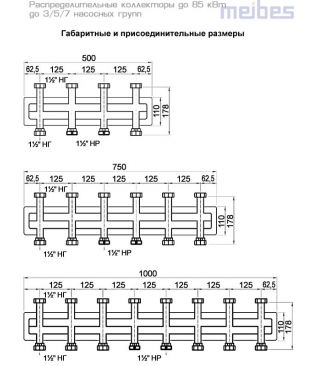

• Стандартное межосевое расстояние (между подающими и обратными линиями): 125 мм
• Самоуплотняющиеся накидные гайки для простого и быстрого монтажа насосных групп
• Подключение к потребителям тепла (насосным группам): 1½" НГ, подача справа
• Подключение к источнику тепла: 1½" НР, снизу (по центру)
• Полное термо-гидравлическое разделение подающей и обратной линий
• Линия подачи отмечена красным маркером
• Максимальные рабочие нагрузки: +110 °С / 6 бар
• Рабочая среда: вода, гликолевые смеси
• Максимальный расход теплоносителя: 3 м³/ч
• Высококачественная мультикомпонентная теплоизоляция из EPP в эргономичном дизайне
• Настенный горизонтальный монтаж на кронштейнах
• Кронштейны с регулируемым отступом от стены в комплекте
