Распределительные коллекторы Uni-fitt из нержавеющей стали (в теплоизоляции)

Распределительные коллекторы «Uni-fitt» из нержавеющей стали предназначены для монтажа на них насосных групп быстрого монтажа и распределения потоков теплоносителя в низко- или высокотемпературных системах отопления. Устройство коллектора выполнено с полным термогидравлическим разделением подающей и обратной линий. В зависимости от модели максимальное количество подключаемых к коллектору контуров варьируется от 3 до 7. Поставляются в теплоизоляционном кожухе из вспененного полипропилена EPP в комплекте с настенными кронштейнами.

Коллектор «Uni-fitt» изготовлен из нержавеющей стали и имеет сварной корпус прямоугольной формы с парными присоединительными патрубками, укомплектованными накидными гайками 1½" (кроме нижней центральной пары). Верхние пары патрубков подключения служат для присоединения насосных групп отопительных контуров (подача справа), а нижнюю центральную пару подключений с наружной резьбой 1½" предпочтительнее использовать для подключения источника тепла. Оставшиеся нижние соединения в заводской сборке заглушены, но при необходимости их можно задействовать для дополнительных источников тепла или отопительных контуров (подача слева), а также буферного накопителя, предохранительных устройств и т. д. Между коллектором и источником тепла рекомендуется установить гидравлический разделитель для исключения взаимного влияния насосов контуров системы отопления.

Данные коллекторы следует устанавливать строго горизонтально на стену при помощи идущих в комплекте кронштейнов, конструкция которых раздвигается и имеет два положения – 28 и 76 мм. В наиболее раздвинутой позиции появляется возможность разместить трубы и/или электрические кабели по монтажной стене.

Основные особенности и преимущества распределительных коллекторов «Uni-fitt»:

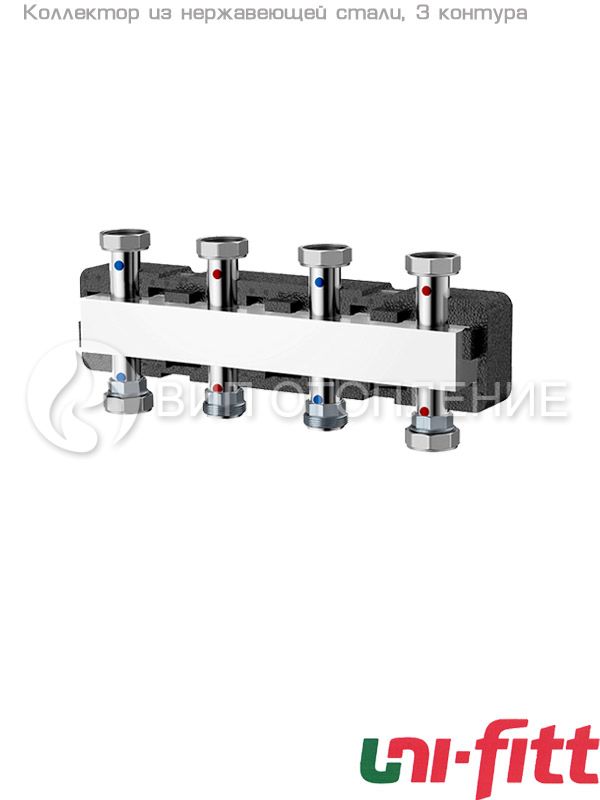

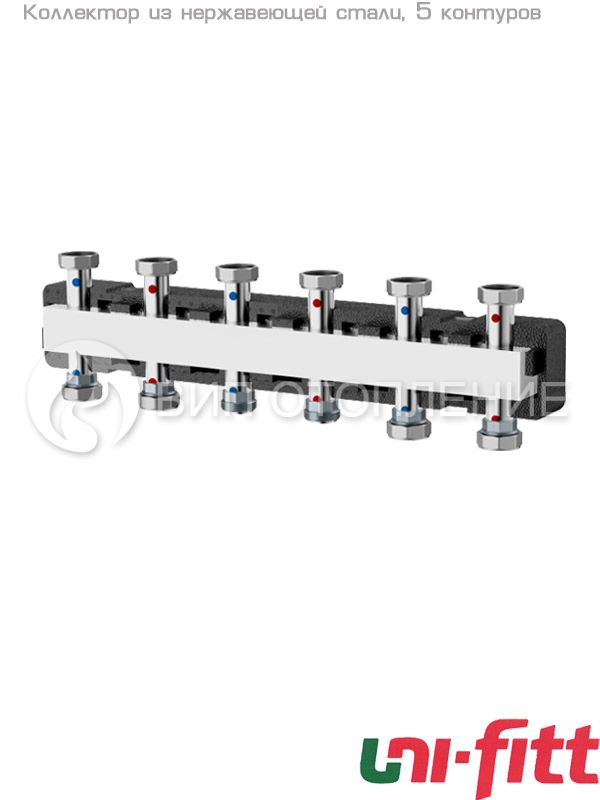

• Модели по количеству подключаемых контуров: до 3, до 5, до 7
• Номинальный диаметр: DN25
• Корпус из нержавеющей стали SUS304: устойчивость к коррозии, прочность и долговечность
• Максимальная мощность: 70 кВт (при ΔT=20 °С)
• Присоединение насосных групп DN25 (сверху и снизу): 1½" накидные гайки
• Подсоединение к котловому контуру (снизу): 1½" наружная резьба
• Межосевое расстояние: 125 мм
• Рабочая среда: вода или водногликолевая смесь (до 30 %)
• Цветовая индикация на патрубках: красный – линия подачи, синий – обратная линия
• Энергосберегающая блочная EPP-теплоизоляция
• Монтажное положение: строго горизонтальное
• Раздвижные кронштейны для настенного монтажа с 2 положениями отступа в комплекте
