Распределительные коллекторы Varmega V-Flow VMPG14, нержавеющая сталь

Распределительные коллекторы «Varmega V-Flow» из нержавеющей стали серии «VMPG14» предназначены для распределения теплоносителя от основного источника нагрева (котла) между контурами на несколько потребителей тепла с разными параметрами (температурный график, гидравлическое сопротивление, расход теплоносителя). Устройство коллектора подразумевает полное термогидравлическое разделение подающей и обратной линий. Подходят для работы в закрытых системах отопления при максимальном давлении 6 бар и температуре теплоносителя не выше +110 °С. В серии представлены модификации с возможностью подключения до 3, до 5 и до 7 контуров потребителей.

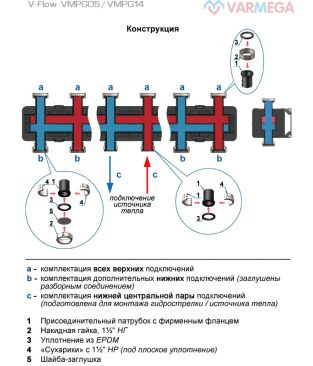

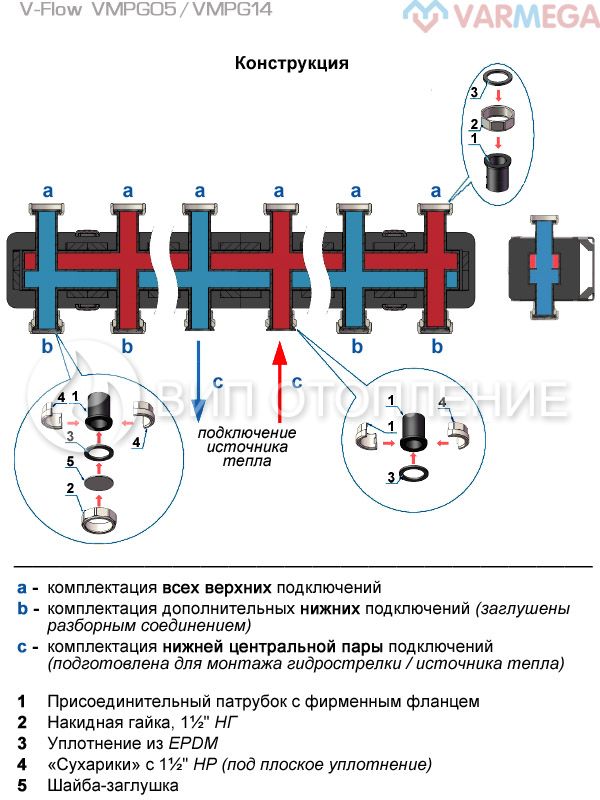

Коллектор «V-Flow VMPG14» изготавливается из нержавеющей стали. Имеет сварной корпус прямоугольной формы с парными присоединительными патрубками, сверху и снизу, укомплектованными накидными гайками 1½" (кроме нижней центральной пары). Верхние пары патрубков традиционно используются для подключения насосных групп (подача справа) отопительных контуров. Коллектор можно зеркально развернуть для подключения подачи слева. Нижняя центральная пара патрубков оснащена наружной резьбой 1½" и обычно используется для подсоединения труб теплогенератора через гидравлический разделитель. Остальные нижние соединения в состоянии при поставке заглушены. При необходимости их можно задействовать, например, для подключения дополнительных теплогенераторов или отопительных контуров, буферного резервуара, предохранительных устройств и т. д.

Распределительные коллекторы «V-Flow VMPG14» поставляются в термоизоляции замкового типа, выполненной из энергоэффективного материала нового поколения – EPP (вспененный полипропилен), который сводит теплопотери к минимуму. В структуре изоляции предусмотрены пазы для кронштейнов.

Данные коллекторы следует устанавливать горизонтально при помощи идущих в комплекте настенных кронштейнов. Их конструкция раздвигается и имеет два положения – 28 и 76 мм. В наиболее раздвинутой позиции появляется возможность разместить трубы и/или электрические кабели по монтажной стене.

Основные особенности и преимущества коллекторов «V-Flow VMPG14»:

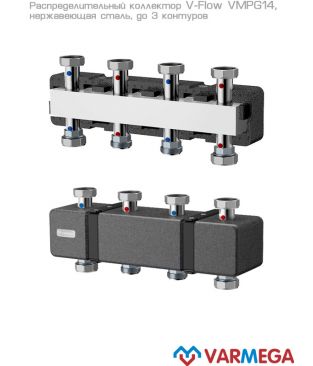

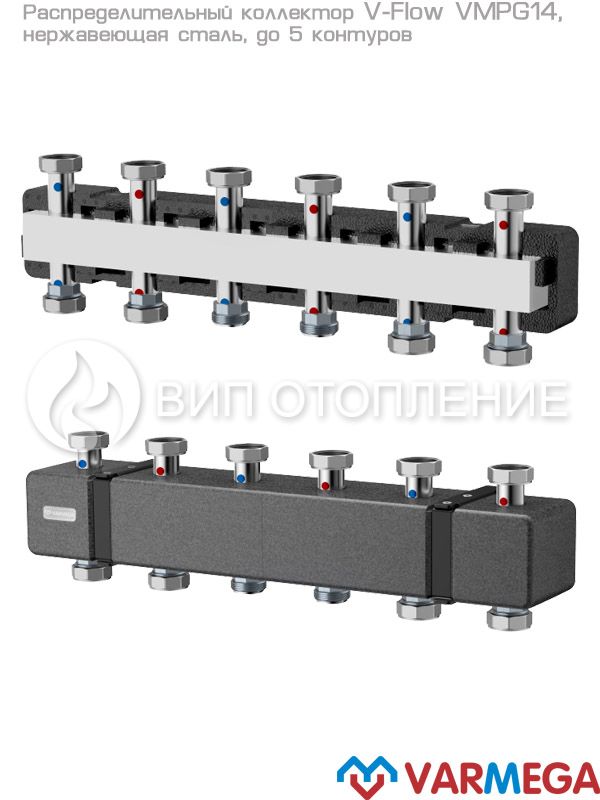

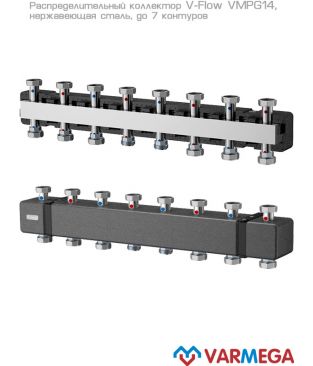

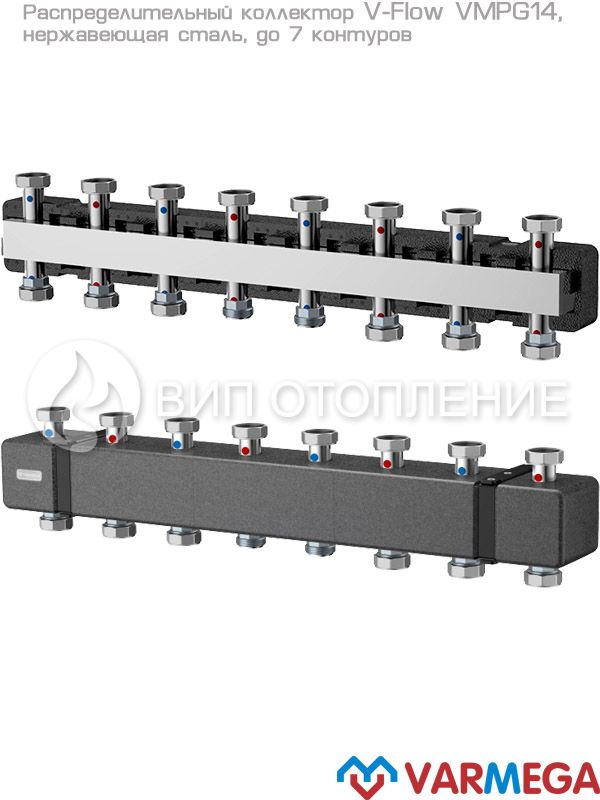

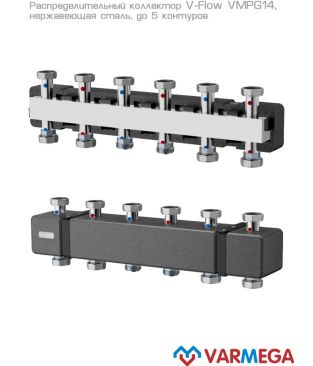

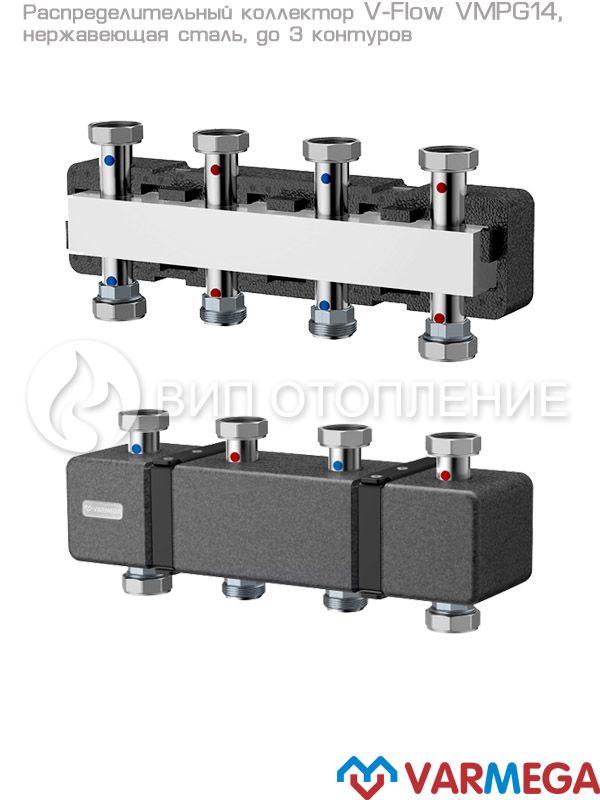

• Модели по количеству подключаемых контуров: до 3, до 5, до 7
• Корпус из нержавеющей стали SUS304: устойчивость к коррозии, прочность и долговечность
• Мощность: до 85 кВт (при ΔT=25 °С)
• Расход теплоносителя: до 3,5 м³/ч
• Верхние подключения (к насосным группам): накидные гайки 1½"
• Нижняя центральная пара подключений (к источнику тепла): 1½" наружная резьба (под плоское уплотнение)
• Нижние (боковые) подключения: накидные гайки 1½"

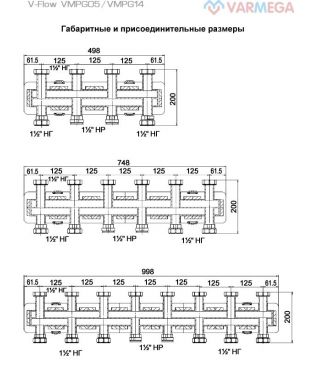

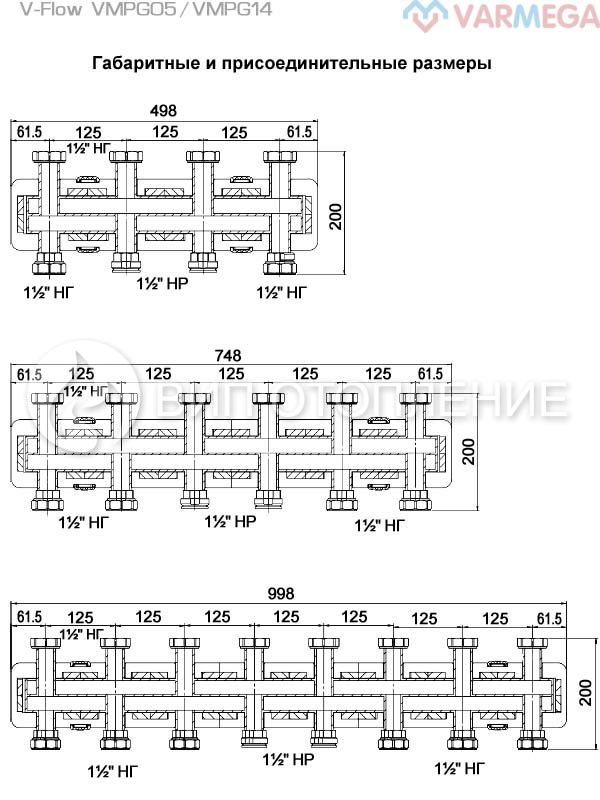

• Межосевое расстояние: 125 мм
• Цветовая индикация подающей и обратной линий
• Возможность зеркального разворота для подключения подачи слева
• Высокоэффективная блочная теплоизоляция из EPP с пазами под раздвижные кронштейны
• Настенные кронштейны раздвижной конструкции с двумя положениями
• Компактная конструкция, готовая для монтажа
