Насосные группы Astrex AstroFlow MC смесительные

Смесительные насосные группы «Astrex AstroFlow MC» предназначены для подачи теплоносителя на контур c возможностью дополнительной регулировки температуры рабочей среды, путем подмеса теплоносителя из обратной линии. Применяются в качестве контуров, в которых необходимо держать определенный температурный график, например, в системах «теплый пол», отопление с погодозависимым регулированием.

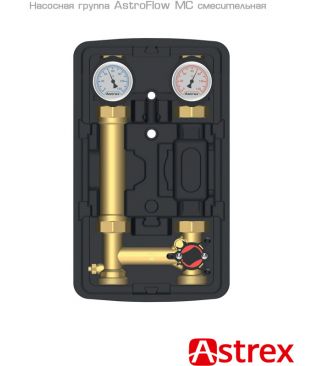

Группы «AstroFlow MC» представляют собой готовый блок с комплектом арматуры и теплоизоляцией для быстрой, компактной и эстетичной обвязки котельных мощностью до 85 кВт на основе различных типов отопительных котлов. Рассчитаны на работу при максимальном давлении 6 бар и температуре теплоносителя не выше +110 °С. Модификации «UC» представлены моделями в исполнении DN25 (1") и DN32 (1¼"), насос в комплект поставки не входит.

Насосные группы «Astrex» укомплектованы высококачественной теплоизоляцией из EPP (экструдированного полипропилена), которая представляет собой многокомпонентную конструкцию, включающую прочные кожухи с надежным замковым соединением. Такое устройство позволяет снизить теплопотери до минимума, предотвращая перегрев чувствительных электронных компонентов. Конструкция предусматривает быструю установку и демонтаж, облегчая обслуживание и ремонт. Теплоизоляция имеет единый внешний вид с декоративными панелями из пластика белого цвета, что обеспечивает гармонизацию с внешним видом большинства моделей котлов, улучшая визуальное восприятие и общую привлекательность интерьера. Гладкая поверхность существенно упрощает уход за оборудованием, делая его удобным в эксплуатации. При необходимости теплоизоляция может быть снята при монтаже на распределительном коллекторе котельной.

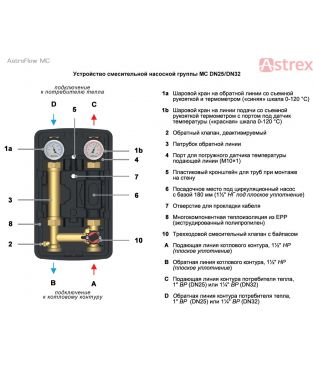

Смесительные группы «AstroFlow MC» оснащены шаровыми кранами со съемными рукоятками, в которых вставлены стальные термометры со шкалой от 0 до 120 °С, позволяющие оценить температурный перепад в контуре. Термометры имеют цветовую маркировку – «красный» для подающей линии, «синий» – для обратной. В шаровом кране на подаче также предусмотрено место для установки погружного датчика температуры. В запорный узел шарового крана обратной линии встроен обратный клапан. На линии подачи группы предполагается установка циркуляционного насоса с монтажной длиной 180 мм (крепится с помощью накидных гаек 1½"). Ниже посадочного места под насос размещен трехходовой смесительный клапан с байпасом, осуществляющий сбалансировку настройки потоков теплоносителя. Присоединительные патрубки к нагревательному контуру находятся снизу блока и имеют наружную резьбу 1½" под плоское уплотнение. Подключения к контуру потребителей тепла с внутренней резьбой 1" или 1¼" (в зависимости от модификации) расположены сверху, на шаровых кранах.

Насосные группы «AstroFlow MC» поставляется полностью в собранном виде. Их можно повесить отдельно на стене с помощью специального кронштейна или же установить на распределительный коллектор «Astro 85».

Основные особенности и преимущества насосных групп «AstroFlow MC»:

• Область применения: обвязка котельных до 85 кВт
• Назначение: контур со смешением
• Исполнение без насоса

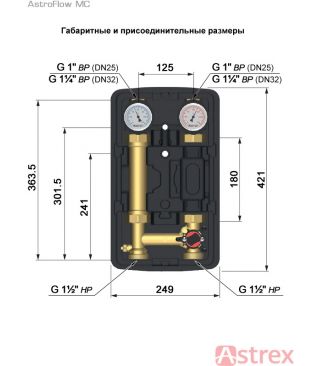

• Стандартное межосевое расстояние (между подающей и обратной линиями): 125 мм
• Максимальные рабочие нагрузки: температура +110 °С, давление 6 бар
• Рабочая среда: вода/водно-гликолевые смеси не более 50%
• Два шаровых крана на подаче и обратке со встроенными контактными термометрами 0-120 °С
• Встроенный обратный клапан
• Порт для погружного датчика температуры на подаче (М10×1)
• Посадочное место под циркуляционный насос (монтажная длина насосной базы: 180 мм; подключение: 1½" НГ)
• Трехходовой смемительный клапан с байпасом
• Верхнее подключение (к потребителю тепла): 1" ВР
• Нижнее подключение (к контуру котла): 1½" НР (под плоское уплотнение)
• Заводская модификация: подача справа
• Возможность обмена местами подающей и обратной линий
• Многокомпонентная EPP-теплоизоляция
• Монтаж: настенный (комплект креплений в составе поставки) или на коллекторе
