Насосная группа Astrex AstroFlow UC-SD DN25 с теплообменником 30 пластин, без насоса

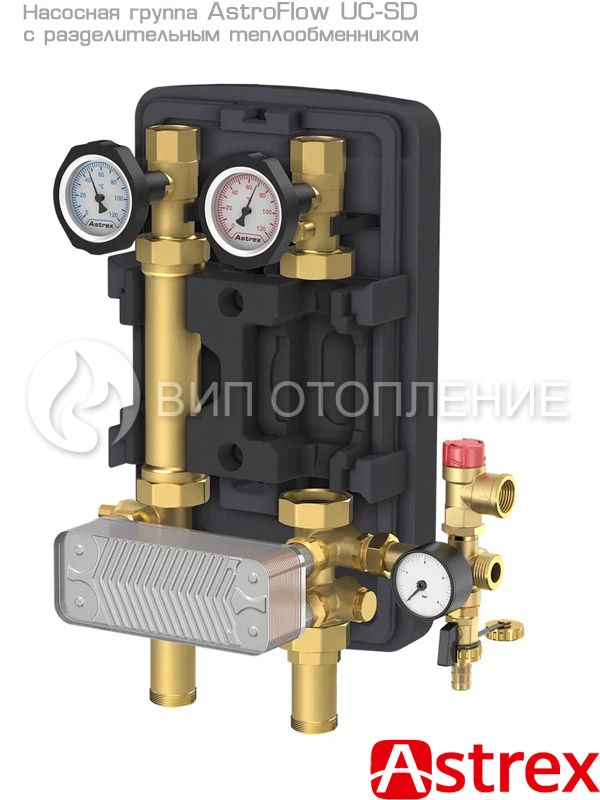

Насосная группа «Astrex AstroFlow UC-SD» DN25 с теплообменником 30 пластин, без насоса (A45911.30EA) предназначена для разделения греющего и нагреваемого контуров, в случае использования различных теплоносителей. Представляет собой готовый блок с комплектом арматуры и теплоизоляцией для быстрой, компактной и эстетичной обвязки котельной. Рассчитана на работу при максимальном давлении 6 бар и температуре теплоносителя не выше +95 °С. Данная модификация не укомплектована циркуляционным насосом.

Группа с разделительным теплообменником «AstroFlow UC-SD» необходима в том случае, когда в первичном контуре циркулирует теплоноситель от контура нагревателя (котла), а во вторичном (нагреваемом) используется теплоноситель с отличающимися параметрами (например, водно-гликолевые смеси). Жидкости в контурах не смешиваются, а процесс теплопередачи от первичного к вторичному контуру происходит в теплообменнике. Подобные устройства используются в системах снеготаяния, вентиляции и т.п.

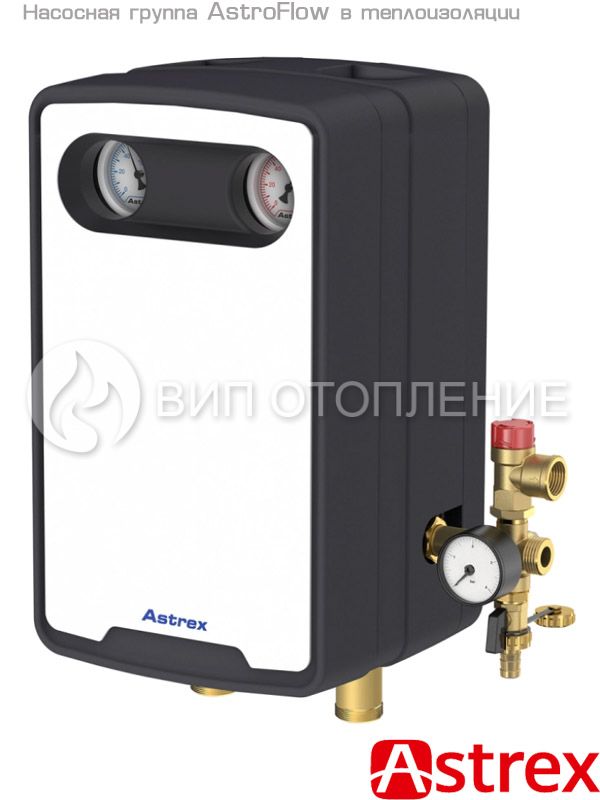

Насосная группа укомплектована высококачественной теплоизоляцией из EPP (экструдированного полипропилена), которая представляет собой многокомпонентную конструкцию, включающую прочные кожухи с надежным замковым соединением. Такое устройство позволяет снизить теплопотери до минимума, предотвращая перегрев чувствительных электронных компонентов. Конструкция предусматривает быструю установку и демонтаж, облегчая обслуживание и ремонт. Теплоизоляция имеет единый внешний вид с декоративными панелями из пластика белого цвета, что обеспечивает гармонизацию с внешним видом большинства моделей котлов, улучшая визуальное восприятие и общую привлекательность интерьера. Гладкая поверхность существенно упрощает уход за оборудованием, делая его удобным в эксплуатации. При необходимости теплоизоляция может быть снята при монтаже на распределительном коллекторе котельной.

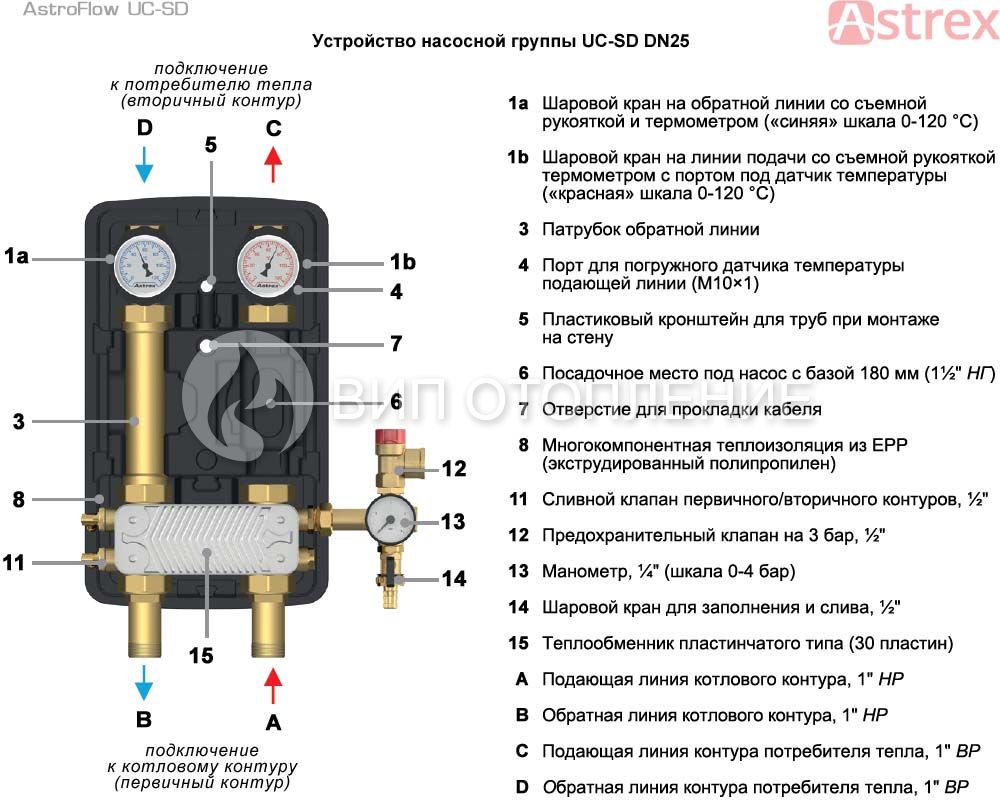

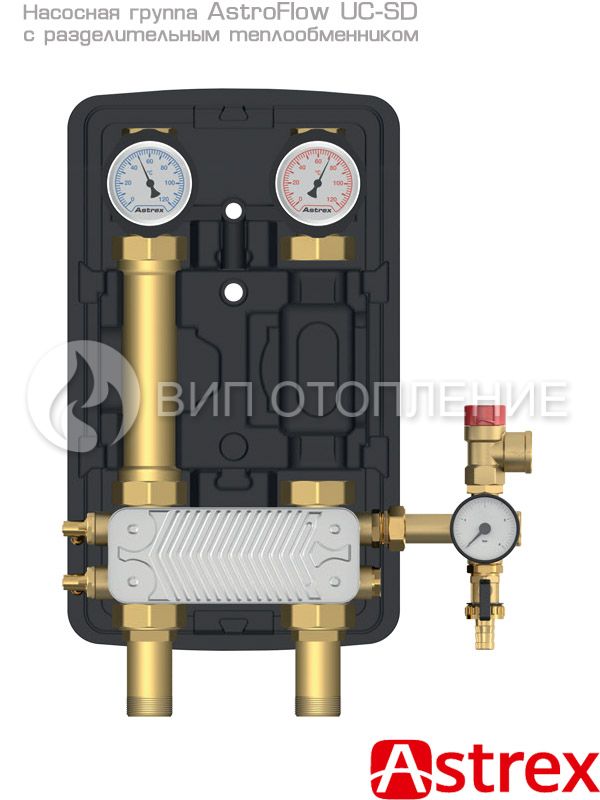

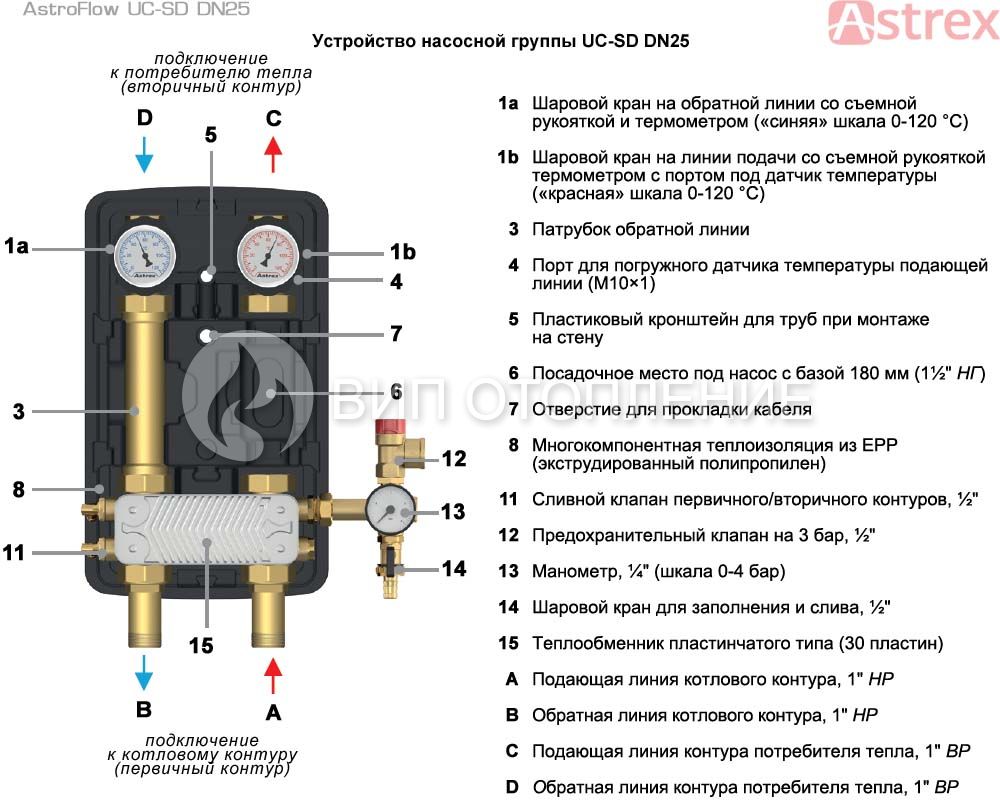

Прямая группа с разделительным теплообменником «AstroFlow UC-SD» оснащена шаровыми кранами со съемными рукоятками, в которых вставлены стальные термометры со шкалой от 0 до 120 °С, позволяющие оценить температурный перепад в контуре. Термометры имеют цветовую маркировку – «красный» для подающей линии, «синий» – для обратной. В шаровом кране на подаче также предусмотрено место для установки погружного датчика температуры. Основу разделения контуров составляет нержавеющий теплообменник с 30 пластинами мощностью 32 кВт. Подключения к первичному контуру находятся снизу блока и имеют наружную резьбу 1". Подключения ко вторичному контуру с внутренней резьбой 1" расположены сверху, на шаровых кранах. Вторичный контур снабжен группой безопасности, включающей манометр со шкалой от 0 до 4 бар, предохранительный клапан, срабатывающий при давлении выше 3 бар, а также шаровой кран для заполнения и слива. На линии подачи группы предполагается установка циркуляционного насоса с монтажной длиной 180 мм (крепится с помощью накидных гаек 1½").

Насосная Группа «AstroFlow UC-SD» поставляется полностью в собранном виде. Ее можно установить отдельно на стене с помощью специального кронштейна.

Основные особенности и преимущества насосной группы «AstroFlow UC-SD DN25»:

• Область применения: обвязка котельных до 85 кВт
• Назначение: разделительный прямой контур (для разных по составу теплоносителей в первичном и вторичном контурах)
• Исполнение без насоса
• Теплообменник пластинчатого типа: 30 пластин
• Максимальная мощность теплообменника: 32 кВт (при 65/50 °C в первичном контуре и 30/45 °C во вторичном)

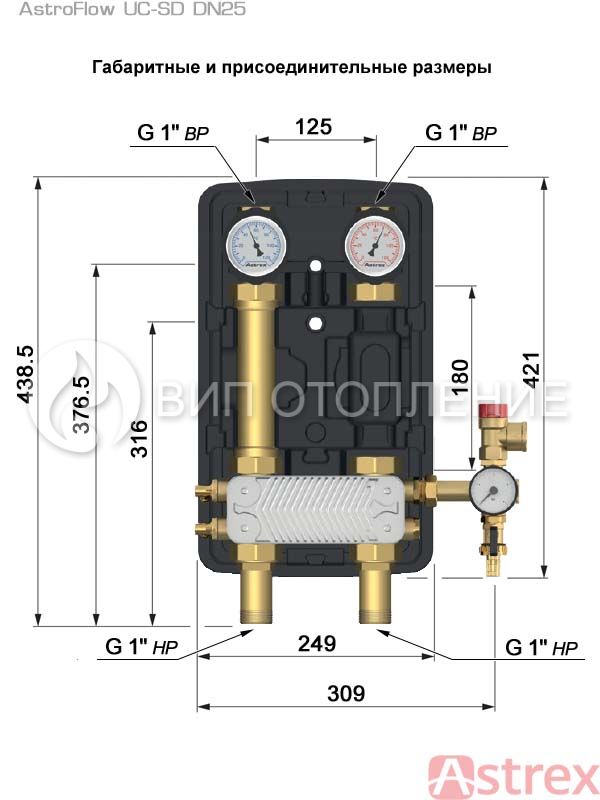

• Стандартное межосевое расстояние между подающей и обратной линиями: 125 мм
• Максимальные рабочие нагрузки: температура +95 °С, давление 6 бар
• Рабочая среда: вода/водно-гликолевые смеси не более 50%
• Два шаровых крана на подаче и обратке со встроенными контактными термометрами 0-120 °С
• Порт для погружного датчика температуры на подаче (М10×1)
• Посадочное место под циркуляционный насос (монтажная длина насосной базы: 180 мм; подключение: 1½" НГ)
• Верхнее подключение (к потребителю тепла): 1" ВР
• Нижнее подключение (к контуру котла): 1" НР
• Два выпускных клапана
• Группа безопасности вторичного контура с манометром (0-4 бара) и предохранительным клапаном (3 бара)
• Кран для заполнения и слива
• Заводская модификация: подача справа
• Возможность смены линий подачи и обратки
• Многокомпонентная EPP-изоляция
• Модульная компактная конструкция для легкого монтажа
• Монтаж: настенный (комплект креплений в составе поставки)
