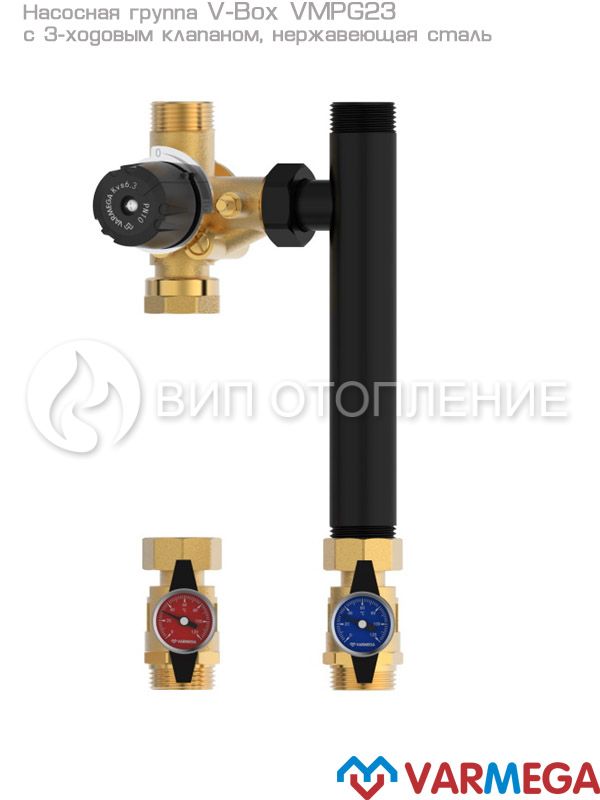

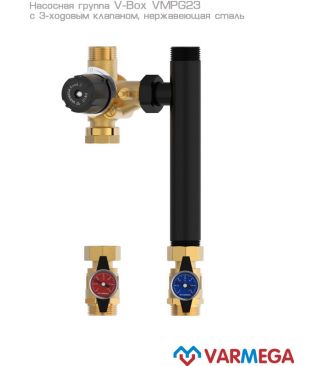

Насосные группы Varmega V-Box VMPG23 с 3-ходовым клапаном

Насосные группы «Varmega V-Box» с 3-ходовым клапаном серии «VMPG23» предназначены для подачи теплоносителя, поступающего от источника тепла (котла), в контур потребителей с возможностью подмеса охлажденного теплоносителя из обратной линии контура потребителя с целью поддержания определенной температуры в системе. Подходят для применения в контуре водяного «теплого пола», радиаторного отопления с точным управлением температуры и других контурах, требующих подмеса. Рассчитаны на работу при максимальном давлении 6 бар и температуре теплоносителя от 16 до 95 °С.

Насосные группы «V-Box» представляют собой готовые к установке модули групп быстрого монтажа (ГБМ), которыми наподобие конструктора можно быстро, компактно и эстетично обвязать котельные на основе одного или нескольких отопительных котлов разных типов. Могут использоваться как самостоятельно, так и в составе модульной системы котельной на основе термоизоляционного блока «V-Box» с коллектором и гидравлическим разделителем серии «VMPG20».

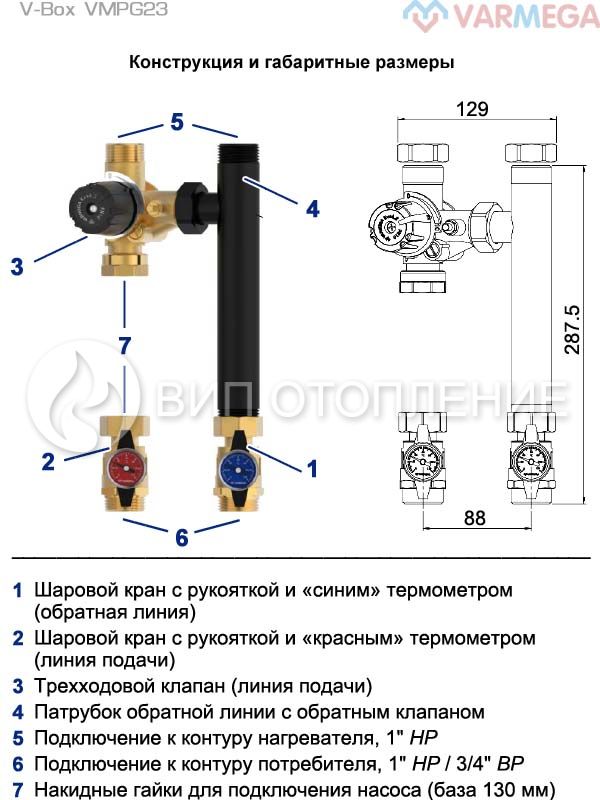

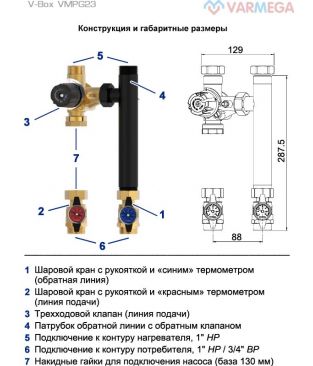

Модуль «V-Box VMPG23» состоит из патрубка обратной линии с вмонтированным обратным клапаном, двух шаровых кранов с рукояткой со встроенными термометрами («красный» на подаче, «синий» на обратке) и трехходового смесительного клапана на подающей линии. На клапан можно дополнительно установить сервопривод, если необходимо осуществлять подмешивание воды в автоматическом режиме. Группа предполагает установку циркуляционного насоса с монтажной базой 130 мм. Насос в комплектацию не входит и приобретается отдельно.

Насосная группа со 3-ходовым клапаном поставляется в заводской конфигурации с установкой циркуляционного насоса слева и подачей воды вниз. Конструкция позволяет поменять местами подающую и обратную линии.

Основные особенности и преимущества насосных групп с 3-ходовым клапаном «V-Box VMPG23»:

• Назначение: смесительный контур с регулировкой температуры теплоносителя
• Номинальный диаметр: DN20
• Исполнение без насоса
• Мощность: до 31 кВт (при ΔT=20 °С)
• Трехходовой смесительный клапан
• Условная пропускная способность клапана: 6,3 м³/ч
• Два шаровых крана со встроенными термометрами 0-120 °С на подаче и обратке
• Посадочное место под циркуляционный насос с монтажной длиной 130 мм
• Возможность установки сервопривода (принадлежность)
• Подключение к нагревателю/коллектору: 1" наружная резьба
• Универсальное подключение к потребителям тепла: 1" наружная резьба или ¾" внутренняя резьба
• Межосевое расстояние: 96,5 мм
• Заводская модификация: подача слева
• Возможность обмена местами подающей и обратной линий
• Рабочая среда: вода или водногликолевая смесь (до 30 %)
• Компактная конструкция
• Монтаж: к коллектору или отдельно
