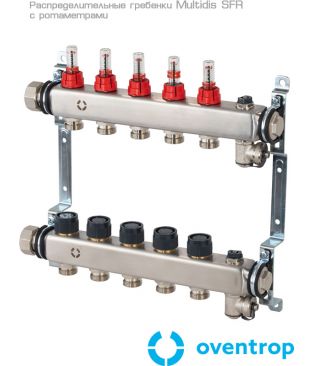

Гребенки распределительные Oventrop Multidis SFR с ротаметрами

«Oventrop Multidis SFR» – обновленная линейка распределительных гребенок из высококачественной нержавеющей стали с преднастройкой для контуров отопления в версии с обслуживаемыми расходомерами.

Распределительные гребенки «Multidis SFR» с ротаметрами предназначены для систем панельного отопления и/или охлаждения с принудительной циркуляцией. Чаще всего используются в системах «теплый пол». Рассчитаны на рабочую температуру от 0 до 70 °C и рабочее давление 6 бар. Допускается использовать воду или водные растворы этилен- или пропиленгликоля с объемной концентрацией до 50 % включительно. Количество контуров для подключения к источнику тепла или холода, которое можно организовать при помощи гребенок данной серии, составляет от 2 до 12 (в зависимости от модификации).

Гребенка «Multidis SFR» включает в себя две балки (подающий и обратный коллекторы), настенные кронштейны и крепежные аксессуары. Подающий и обратный коллекторы выполнены из нержавеющей стали, имеют номинальный диаметр тела 1" и предварительно оснащены вентильными вставками, ниппелями с наружной резьбой G ¾" («евроконус») для подключения контуров, поворотными кранами для заполнения/слива G ¾", ручными воздухоотводчиками G ½", накидными гайками G 1" и торцевыми заглушками G 1". Конструкция кронштейнов подразумевает смещение вперед нижней балки (обратного коллектора), что упрощает размещение гребенки в монтажный шкаф скрытой/наружной установки или в нишу.

Для обеспечения гидравлической увязки подключенных к коллектору «Multidis SFR» контуров расход в каждом из них регулируется встроенными на подаче ротаметрами «Taconova» (Швейцария) с индикацией расхода. Диапазон настройки составляет от 0 до 5 литров в минуту. Обратная балка оборудована вставками с резьбовым присоединением M 30 × 1,5 для подключения термоэлектрических приводов, с помощью которых можно термостатически отрегулировать каждый контур. Предварительно эти вентильные вставки закрыты колпачками, которые можно использовать для временного отключения контуров отопления вручную.

Для распределительных гребенок «Multidis SFR» доступен широкий ряд аксессуаров – шаровые краны с ручкой-«бабочкой» (опционально с термометрами), автоматические воздухоотводчики, монтажные шкафы наружной и скрытой установки, а также приводы «Oventrop Aktor T». Для расчета необходимых настроек можно воспользоваться бесплатной программой «OVplan».

Традиционно высокое качество «Oventrop», простота монтажа и надежная работа делают коллекторы «Multidis SFR» идеальным решением для современных систем панельного и радиаторного отопления.

Основные особенности и преимущества гребенок «Multidis SFR»:

• Основная область применения: закрытые системы напольного отопления, охлаждения
• Количество подключаемых контуров: от 2 до 12
• Корпус из высококачественной нержавеющей стали
• Подключение подающего/обратного коллектора: G 1" накидная гайка

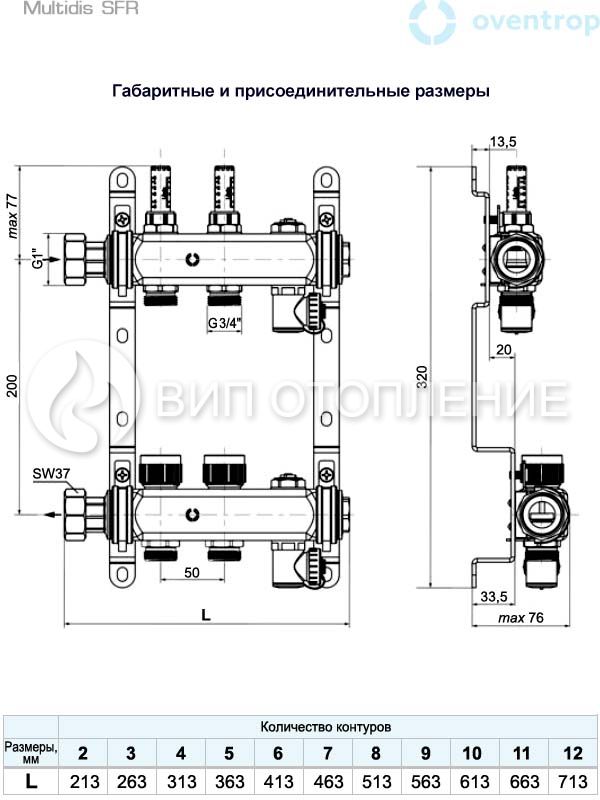

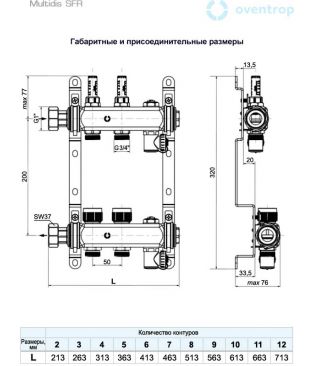

• Расстояние между осями коллекторов: 200 мм
• Резьбовое подключение контуров: присоединительный ниппель G ¾" НР («евроконус»)
• Исполнение со встроенными ротаметрами с индикацией расхода на подаче
• Точная регулировка расхода в диапазоне 0-5 л/мин
• Вентильные вставки с подключением M 30 × 1, 5 для приводов на обратке
• Рабочие нагрузки: температура от 0 до 70 °С, давление до 6 бар
• Идеальная гидравлика
• Рабочая среда: неагрессивные жидкости (вода, водо-глиголиевые смеси до 50 %)
• Особенности монтажа: подающий коллектор сверху, обратный – снизу
• Ручное отключение отдельных контуров с помощью регулировочного колпачка индикатора расхода
• Комплект, сразу готовый к монтажу: кронштейны, крепеж, краны для заполнения, слива и спуска воздуха
• Возможность простой установки шаровых кранов
• Удобное обслуживание: расходомеры легко снимаются и промываются
• Кронштейны со смещенной нижней балкой для удобства монтажа в шкафу или нише
• Надежность и долговечность
