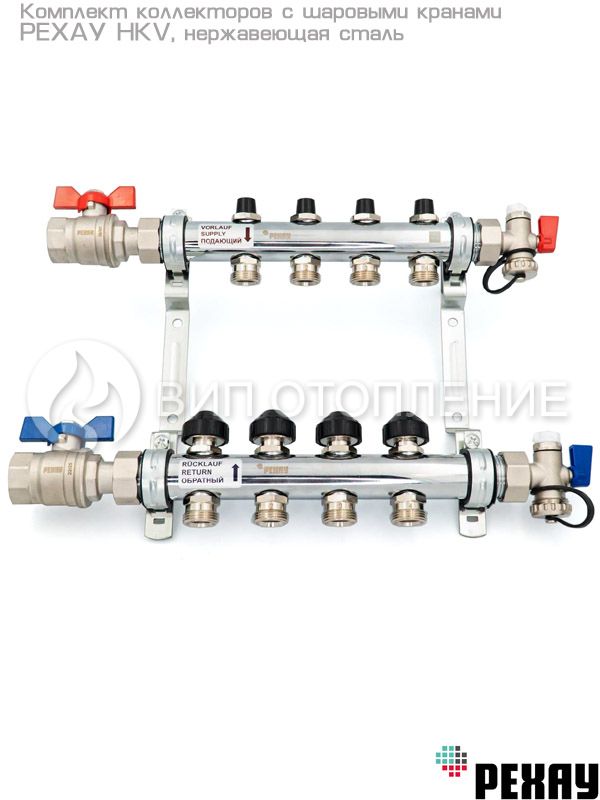

Комплекты коллекторов с шаровыми кранами РЕХАУ HKV

Комплекты коллекторов с шаровыми кранами «РЕХАУ HKV» используются для распределения и регулировки объемного расхода в замкнутых системах радиаторного отопления, обогрева и охлаждения поверхностей, смонтированных в закрытых помещениях. В зависимости от модификации при помощи одного распределительного коллектора данной серии можно организовать от 2 до 12 потоков теплоносителя по отдельным контурам с возможностью отключения каждого из них. Коллекторы выполнены из высококачественной нержавеющей стали AISI 304, которая обеспечивает повышенную прочность и надежную защиту изделия от коррозии, гарантируя длительный срок его эксплуатации, а также придает привлекательный внешний вид.

Коллектор «РЕХАУ HKV» – это полный комплект, готовый для монтажа. Основу конструкции составляют распределительные трубы круглого сечения диаметром 1" для подачи и отвода теплоносителя с возможностью разностороннего подключения, смонтированные на звукоизолирующих оцинкованных кронштейнах. Круглое сечение коллектора снижает вероятность образования застойных зон и отложений. На каждой трубе имеются отводы под «евроконус» с резьбой G ¾" (наружная резьба), подготовленные для подключения контуров обогрева/охлаждения посредством резьбозажимных соединений «РЕХАУ» (резьбозажимные соединения приобретаются отдельно). Подающая труба оборудована вентилями для балансировки расхода теплоносителя, обратная – регулирующими вентилями для подключения сервопривода (резьба М 30 × 1,5 мм). Для удобства монтажа и обслуживания труб реализована несоосность патрубков подающего и обратного коллектора. Концевые секции коллектора оснащены накидной гайкой 1"с уплотнительной прокладкой, воздухоотводчиком ⅜" и краном для заполнения ½". Коллектор укомплектован 2 шаровыми кранами с накидными гайками 1" и внутренней резьбой 1" с другой стороны с уплотнительными прокладками, которые позволят при необходимости отключать его от подающего и обратного трубопроводов. Краны имеют рукоятки разных цветов – красного и синего для удобства обозначения линий подачи и обратки. В состав поставки также включен 1 накладной термометр.

Распределительные коллекторы серии «РЕХАУ HKV» можно установить на стене (за счет отверстий в консолях при помощи крепежного комплекта) или же разместить в распределительном шкафу. «РЕХАУ» (консоли коллектора крепятся на подвижных С-профильных шинах).

На корпус коллекторов нанесен уникальный DM-код для идентификации в «Системе качества РЕХАУ», который можно отсканировать с помощью приложения «РЕХАУ.Про Качество» и убедиться в подлинности и качестве изделия.

Основные особенности и преимущества комплекта коллекторов «РЕХАУ HKV»:

• Основное применение: системы радиаторного отопления
• Полная комплектация, готовая для монтажа
• Количество контуров: от 2 до 12
• Две распределительные трубы 1" подачи и отвода теплоносителя
• Возможность подключения к системе с обеих сторон
• Коллекторные трубы из нержавеющей стали AISI 304: повышенная прочность и коррозионная прочность
• Материал комплектующих: никелированная латунь
• Запорно-регулировочные вентили на подающей коллекторной трубе для балансировки расхода
• Запорные вентили на обратной коллекторной трубе
• Возможность автоматизации регулировки посредством установки приводов на запорные вентили (М 30 × 1,5 мм)
• Подключение к отводам: ¾" «евроконус» (под резьбозажимные соединения)
• Концевые группы с ручным воздухоотводчиком и краном для спуска и заполнения
• Шаровые краны для отключения от подающего и обратного трубопроводов
• Наличие накладного термометра
• Хорошие гидравлические характеристики за счет круглого сечения коллекторов, минимизирующего образование застоев и отложений
• Удобные маркировочные таблички, облегчающие различие контуров
• Несоосность патрубков для удобства монтажа и обслуживания
• Оцинкованные кронштейны с демпферными вставками для снижения шума и вибрации от потока теплоносителя и работы насоса
• Маркировка контуров для удобства эксплуатации
• Проверка подлинности и качества: DM-код на каждом коллекторе
• Быстрота монтажа на кронштейнах: в шкафу или на стене (крепежный набор в комплекте)
• Высокая надежность и долговечность
