Технические характеристики:
Модельный ряд серии РЕХАУ HKV-D
Описание РЕХАУ HKV-D

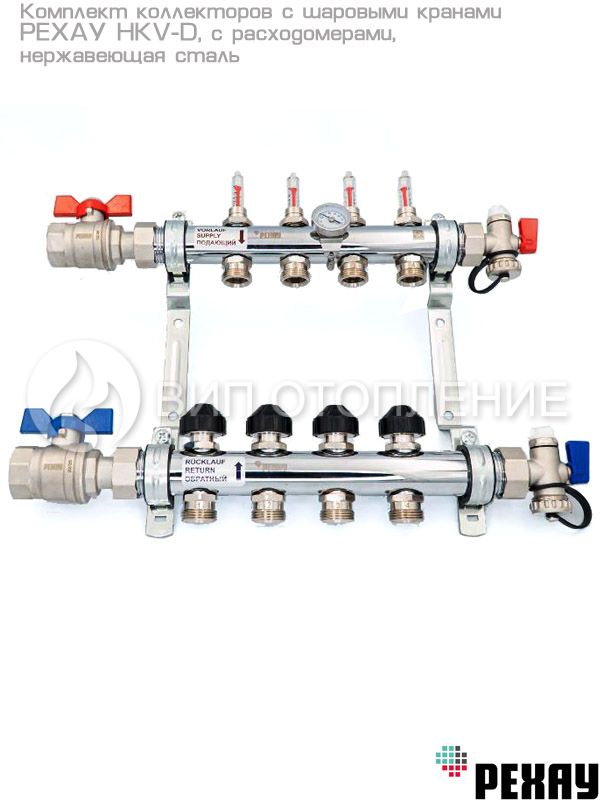

Комплекты коллекторов с шаровыми кранами «РЕХАУ HKV-D» с расходомерами используются для распределения и регулировки объемного расхода в замкнутых системах отопления, обогрева и охлаждения поверхностей, смонтированных в закрытых помещениях. Подходят для низкотемпературных панельных систем отопления (в т.ч. «теплого пола»). В зависимости от модификации при помощи одного распределительного коллектора данной серии можно организовать от 2 до 12 потоков теплоносителя по отдельным контурам с возможностью отключения каждого из них. Коллекторы выполнены из высококачественной нержавеющей стали AISI 304, которая обеспечивает повышенную прочность и надежную защиту изделия от коррозии, гарантируя длительный срок его эксплуатации, а также придает привлекательный внешний вид.
Коллектор «РЕХАУ HKV-D» – это полный комплект, готовый для монтажа. Основу конструкции составляют распределительные трубы круглого сечения диаметром 1" для подачи и отвода теплоносителя с возможностью разностороннего подключения, смонтированные на звукоизолирующих оцинкованных кронштейнах. Круглое сечение коллектора снижает вероятность образования застойных зон и отложений. На каждой трубе имеются отводы под «евроконус» с резьбой G ¾" (наружная резьба), подготовленные для подключения отопительных контуров посредством резьбозажимных соединений «РЕХАУ» (резьбозажимные соединения приобретаются отдельно). Подающая труба оборудована расходомерами для балансировки отопительной системы, обратная – регулирующими вентилями для подключения сервопривода (резьба М 30 × 1,5 мм). Расходомеры показывают расход теплоносителя от 0 до 4 л/мин, что помогает произвести настройку, ориентируясь на более точные данные. Для удобства монтажа и обслуживания труб реализована несоосность патрубков подающего и обратного коллектора. Концевые секции коллектора оснащены накидной гайкой 1"с уплотнительной прокладкой, воздухоотводчиком ⅜" и краном для заполнения ½". Коллектор укомплектован 2 шаровыми кранами с накидными гайками 1" и внутренней резьбой 1" с другой стороны с уплотнительными прокладками, которые позволят при необходимости отключать его от подающего и обратного трубопроводов. Краны имеют рукоятки разных цветов – красного и синего для удобства обозначения линий подачи и обратки. В состав поставки также включен 1 накладной термометр.
Распределительные коллекторы серии «РЕХАУ HKV-D» можно установить на стене (за счет отверстий в консолях при помощи крепежного комплекта) или же разместить в распределительном шкафу. «РЕХАУ» (консоли коллектора крепятся на подвижных С-профильных шинах).
На корпус коллекторов нанесен уникальный DM-код для идентификации в «Системе качества РЕХАУ», который можно отсканировать с помощью приложения «РЕХАУ.Про Качество» и убедиться в подлинности и качестве изделия.
Основные особенности и преимущества комплекта коллекторов «РЕХАУ HKV-D»:
