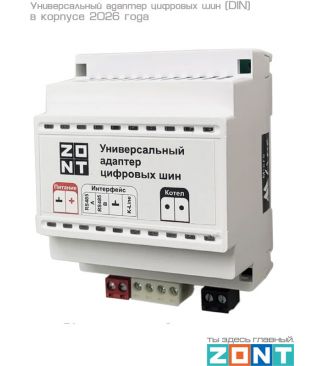

Универсальный адаптер цифровых шин (DIN) от ZONT

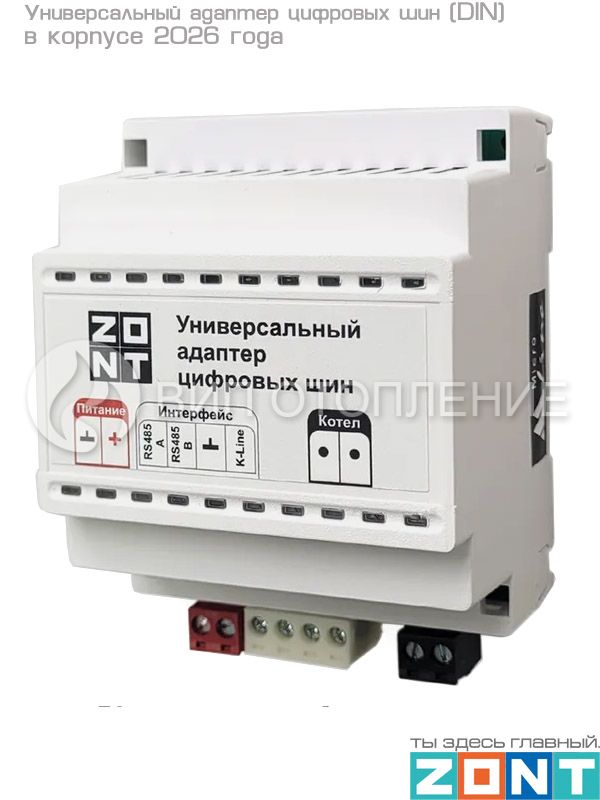

Универсальный адаптер цифровых шин (DIN) V.02 от «ZONT» предназначен для обмена данными по цифровой шине с одним газовым или электрическим котлом, поддерживающим цифровые интерфейсы OpenTherm, E-BUS, BridgeNet, Navien, BSB, Wolf, Daesung. Адаптер применяется только с автоматикой «ZONT». Контроль состояния и управление работой котла осуществляется через веб-сервис и мобильное приложение «ZONT». Прибор крепится на DIN-рейку, подключается к специальному разъему электронной платы котла системы отопления.

Универсальный адаптер цифровых шин DIN подходит к устройствам:
– ZONT SMART NEW
– ZONT H-1V NEW
– ZONT SMART 2.0
– ZONT H-1V.02
– ZONT H700+ PRO
– ZONT H1000+ PRO.V2
– ZONT H1500+ PRO
– ZONT H2000+ PRO.V2

Устройство автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой «ZONT». Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам «ZONT» для управления несколькими котлами: к моделям «Н700+ PRO», «Н1000+ PRO.V2» и «Н1500+ PRO» – не более 2, а к «Н2000+ PRO.V2» количество программно не ограничено.

При управлении котлом по цифровой шине автоматика «ZONT» осуществляет контроль текущего состояния котла и его рабочих параметров, постоянно контролирует фактическую и заданную температуры теплоносителя и температуру в помещении; вычисляет оптимальную температуру теплоносителя для поддержания заданной комнатной температуры (чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя устанавливает котлу). Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла. Цифровой способ управления, в отличие от релейного (включение/выключение горелки), продлевает ресурс котла и снижает затраты на энергоносители.

При возникновении ошибок и аварий котла (отклонение текущей температуры от заданных режимом работы пороговых значений, фиксирование неисправности подключенных датчиков температуры или же самого котла) универсальный адаптер цифровой шины обеспечивает считывание кодов ошибок и передает информацию пользователю выбранным способом – через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS-сообщения.

Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в веб-сервисе зависит от марки и модели котла. Контролируются следующие параметры:
– фактическая и расчетная температура теплоносителя;
– состояние горелки;
– признаки работы на отопление и ГВС;
– сервисные предельные значения температуры контура отопления и ГВС;
– фактический уровень модуляции горелки;
– фактическое значение давления теплоносителя;
– фактическая температура обратного потока.
Через адаптер в цифровую шину котла передаются заданные значения температур теплоносителя и ГВС и признаки работы котла на отопление и ГВС.

Технические параметры универсального адаптера ЦШ (DIN):

• Напряжение питания: 10-28 В
• Максимальный потребляемый ток: 30 мА
• Интерфейс связи с автоматикой «ZONT»: K-Line илиRS-485
• Поддерживаемые интерфейсы цифровых шин котлов:
  – OpenTherm v2.2
  – E-BUS (модельный ряд котлов «Vaillant» и «Protherm»)
  – BridgeNet (модельный ряд котлов «Ariston» серии «Net»)
  – Navien (модельный ряд котлов «Navien»)
  – BSB (модельный ряд котлов «Baxi» , «E.C.A.»)
  – Wolf (модельный ряд котлов «Wolf»)
  – Daesung (модельный ряд котлов «Daesung», требуется перепрошивка через техподдержку)
• Время выхода на рабочий режим: не более 5 сек (ручной выбор интерфейса) / не более 40 сек (автоопределение)
• Температурный диапазон работы: от -30 до +55 °С

Основное питание адаптера выполняется от прибора автоматики «ZONT». Универсальный адаптер (DIN) может быть подключен двумя способами: по цифровому интерфейсу K-Line или по цифровому интерфейсу RS-485. Одновременное использование при подключении 2 интерфейсов недопустимо.

Основные особенности и преимущества универсального адаптера цифровых шин (DIN) V.02:

• Обеспечение эффективного управления котлами, поддерживающими цифровые интерфейсы OpenTherm, E-BUS, BridgeNet, Navien, BSB, Wolf, Daesung
• Автоматическое определение типа цифровой шины котла
• Возможность ручного выбора цифровой шины
• Подключение по цифровому интерфейсу K-Line или RS-485
• Настройка режимов работы через Интернет: веб-сервис или мобильное приложение
• Возможность подключения 2 адаптеров к контролерам H700+ PRO, H1000+ PRO.V2, H1500+ PRO для управления 2 котлами
• Возможность подключения нескольких адаптеров к контролеру H2000+ PRO.V2 для управления несколькими котлами
• Считывание и отображение кода неисправности / аварии котла в веб-сервисе
• Запись и хранение истории событий (за последние 3 месяца)
• Крепление корпуса на DIN-рейку
• Средний срок службы: 5 лет
