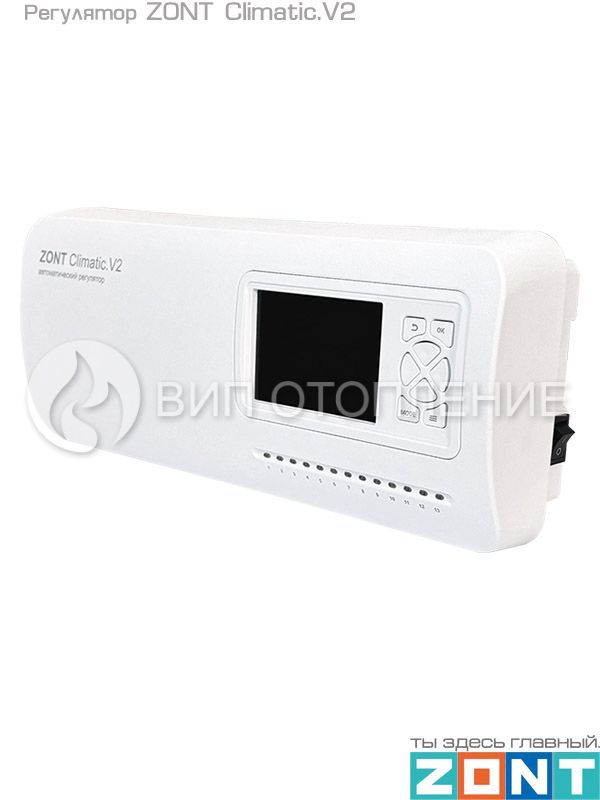

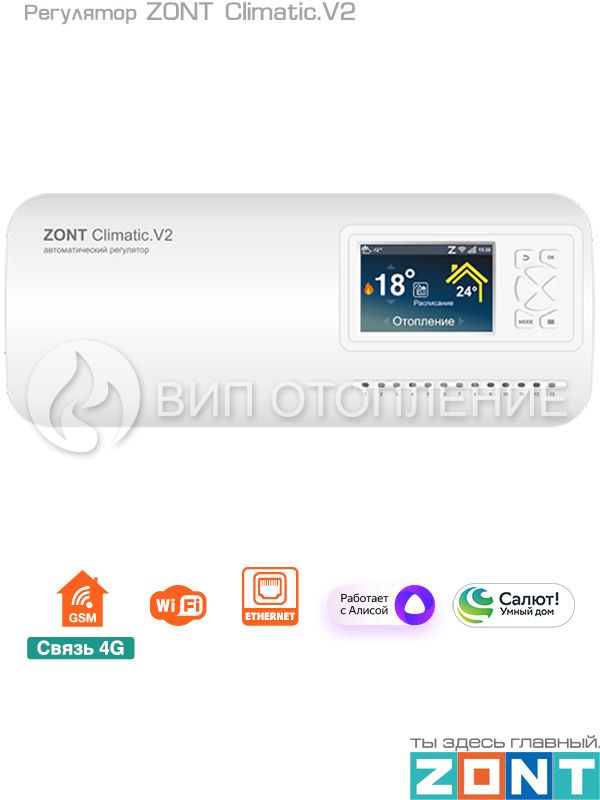

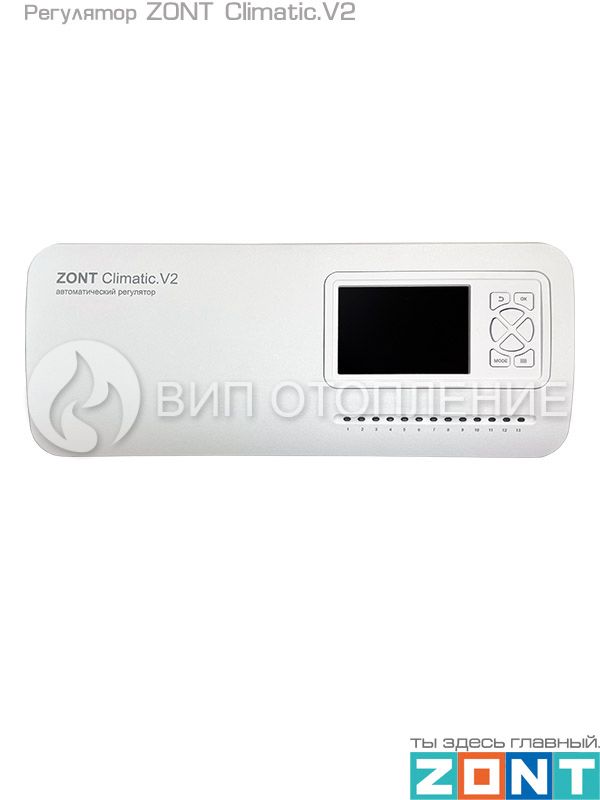

Автоматический регулятор отопления ZONT Climatic.V2

Погодозависимый автоматический регулятор «ZONT Climatic.V2» представляет собой программируемое устройство c веб-интерфейсом для автоматизации и диспетчеризации работы котельной частного дома или другого объекта с комплексной системой отопления, состоящей из 2 котлов, контура ГВС с насосом рециркуляции и 3 отопительных контуров. Это новый прибор в линейке автоматических погодозависимых регуляторов «Climatic», который отличается обновленным корпусом меньшего размера, оснащен цветным мультифункциональным дисплеем, имеет на корпусе индикацию работы входов. Дополнительно добавлена возможность контроля датчика давления и датчика протечки с перекрытием крана подачи воды по факту протечки. Датчики протечки и давления в комплект поставки не входят и приобретаются отдельно. Опционально к регулятору по «сухому контакту» можно подключить автоматику системы вентиляции или бассейна, по запросу которой осуществляется автоматический запуск котлов.

Прибор имеет панель ручного управления с настройкой параметров и режимов работы; процессор для обработки данных и формирования команд управления релейными выходами и подключенными к ним насосами и сервоприводами 220 В; входы для подключения аналоговых датчиков температуры; цифровые интерфейсы RS-485, 1-Wire. Для дистанционного контроля и управления используется Интернет, который обеспечивает связь с сервером «ZONT» за счет обмена данными по Ethernet или Wi-Fi (основной канал связи) или передачи мобильных данных поGSM (резервный канал связи).

Основное питание регулятора осуществляется от сети переменного тока 220 В. Прибор монтируется на плоскую поверхность. Благодаря современному эргономичному дизайну он подходит для размещения не только в котельных, но и жилых помещениях.

«ZONT Climatic.V2» обеспечивает управление системой и регулирование температуры с использованием нескольких алгоритмов (в т.ч. погодозависимого); управляет работой исполнительных устройств отопительных контуров (насосов, электроприводов, смесительных узлов), насосом загрузки бойлера и насосом рециркуляции ГВС; производит мониторинг подключенных проводных и радиоканальных датчиков; опционально контролирует датчик давления и датчики протечки (с управлением электроприводом запорной арматуры по их срабатыванию); запускает котлы по запросу («сухому контакту») от систем сторонней автоматики (бассейна, вентиляции и т.п.); осуществляет дистанционное управление и контроль состояния всей системы через Интернет из мобильного приложения или через веб-сервис; оповещает пользователя об авариях, критических ситуациях и отклонении параметров от заданных через Интернет и GSM-связь.

В базовой комплектации «ZONT Climatic.V2» может одновременно контролировать и регулировать работу 2 котлов различного типа (в каскаде или по схеме основной + резервный) релейным способом и 4 контуров (1 ГВС и 3 отопительных). Модель поддерживает блоки расширения (не более 6 шт.), с помощью которых возможно дополнительно подключить до 12 прямых/смесительных контуров. Таким образом, «ZONT Climatic.V2» позволяет организовать управление комплексной инженерной системой, максимально содержащей 16 контуров (1 контур ГВС и 15 прямых/смесительных).

Для управления котлами по цифровой шине передачи данных регулятор необходимо доукомплектовать универсальным платами цифровых шин (до 2 шт.). Одна плата поддерживает обмен данными только с одним котлом. «ZONT Climatic.V2» взаимодействует с протоколами OpenTherm, E-BUS, BridgeNet, Navien, BSB, Wolf.

В «ZONT Climatic.V2» предустановлены настройки основных параметров контуров отопительной системы. 4 регулируемых режима дают возможность устанавливать работу котлов по расписанию, уличной температуре и времени суток. В режиме «Комфорт» поддерживается заданное значение температуры управляемого контура (в т. ч. ГВС) для комфортного пребывания в помещении. В режиме «Эконом» поддерживается заданное значение температуры управляемого контура (более низкое по сравнению с режимом «Комфорт») по определенным промежуткам времени для снижения энергопотребления (контур ГВС отключается). Режим «Выключен» отключает нагрев теплоносителя для отопления и ГВС, при этом действуют функция защиты системы от замерзания и защита от заклинивания насоса. Режим «Расписание» предназначен для задания временных интервалов в установленных режимах работы управляемых контуров.

В регуляторе реализованы полезные функции: автоматическая защита от замерзания теплоносителя, «Антилегионелла» для предотвращения развития вредоносных бактерий в бойлере косвенного нагрева и «Летний режим», активирующий автоматическое отключение работы котла при достижении заданного порога уличной температуры для экономии энергоресурсов.

Технические параметры «ZONT Climatic.V2»:

• Основное питание: от источника переменного тока 220 В, 50 Гц с рабочим напряжением 180-250 В
• Резервное питание: от встроенного аккумулятора LIR 14500 (3,7 В, 800 мА•ч)
• Потребляемая мощность: ≤ 25 Вт
• Канал связи GSM с поддержкой 4G (частотный диапазон: LTE-FDD B1/B3/B5/B7/B8/B20, GSM/GPRS/EDGE 900/1800 МГц)
• Канал связи Wi-Fi (частотный диапазон: 2,4 ГГц, 802.11 b/g/n)
• Канал связи Ethernet (TCP/IP, 10/100BASE-T)
• Поддерживаемые цифровые интерфейсы:
  – RS-485 для обмена данными с модулями расширения и цифровыми устройствами «ZONT» (радиомодулем «МЛ-590», внешней панелью управления «МЛ-753», цифровыми датчиками «ZONT МЛ-778», комнатными термостатами «МЛ-232»)
  – 1-Wire для подключения проводных цифровых датчиков температуры (DS18S20 или DS18В20)
• Максимальное количество поддерживаемых блоков расширения: 6
• Радиоканал 868 МГц, реализуется посредством подключения внешних радиомодулей «МЛ-590» (до 3 шт.)
• Количество радиодатчиков на один радиомодуль: до 40
• Количество подключаемых плат цифровых шин: до 2 (универсальные, не входят в комплект)
• Поддерживаемые котловые протоколы данных через встраиваемую плату:
  – OpenTherm
  – E-BUS (цифровой интерфейс котлов «Vaillant» и «Protherm»)
  – Navien (цифровой интерфейс котлов «Navien»)
  – BridgeNet (цифровой интерфейс котлов «Ariston» серии «Net»)
  – BSB (цифровой интерфейс котлов «Baxi», «E.C.A.»)
  – Wolf (цифровой интерфейс котлов «Wolf»)
• Количество аналоговых входов для подключения датчиков NTC 10: 6
• Характеристики аналогового входа:
  – входное напряжение 0-3,3 В
  – дискретность измерения 12 бит
  – погрешность не более 2%
  – подтяжка к цепи плюс 3,3 В через резистор 4,7 кОм
• Количество универсальных аналоговых входов: 2 (для вариативного подключения датчика протечки, датчика давления или контроля запроса тепла от блока автоматики бассейна или вентиляции)
• Характеристики универсального аналогового входа:
  – входное напряжение 0-30 В
  – дискретность измерения 12 бит
  – погрешность не более 2%
  – подтяжка к цепи плюс 3,3 В через резистор 100 кОм
• Количество встроенных реле 220 В переменного тока (подключены к цепи основного питания): 8 (для управления исполнительными устройствами отопительных контуров, насосами загрузки бойлера и рециркуляции ГВС)
• Количество встроенных перекидных реле «сухой контакт» (не подключены к цепи основного питания): 2 (для включения / выключения котлов при управлении ими по перемычке вместо комнатного двухпозиционного термостата)
• Количество встроенных перекидных реле «сухой контакт» (не подключены к цепи основного питания): 1 (для управления электроприводом крана защиты от протечки).
• Характеристики реле:
  – максимальный ток ≤ 2 А
  – максимальный суммарный ток всех подключенных потребителей ≤ 5 А
  – тип выходов перекидных реле – «сухой контакт»
• Внутренний выход питания +5 В (максимальный суммарный ток потребителей ≤ 50 мА)
• Внутренний выход питания +12 В (максимальный суммарный ток потребителей ≤ 200 мА)
• Температура эксплуатации: от -10 до +50 °С

Настройку и управление регулятором «ZONT Climatic.V2» можно производить дистанционно (через веб-сервис, мобильное приложение или посредством SMS-команд) или использовать панель ручного управления. Можно настроить способы получения оповещений: уведомления в личный кабинет онлайн-сервиса, push-уведомления в мобильном приложении, письма на адрес электронной почты, SMS и голосовые сообщения.

В комплект поставки регулятора «ZONT Climatic.V2» входят GSM-антенна, 5 проводных датчиков температуры теплоносителя NTC, 1 проводной датчик уличной температуры NTC, SIM-карта и карта владельца.

Погодозависимый регулятор «ZONT Climatic.V2» – это современное готовое решение для создания энергоэффективной системы отопления. Продуманный и современный дизайн прибора позволяет разместить его не только в специально предназначенном помещении, но и в жилых комнатах дома. Регулятор автоматически поддерживает комфортную температуру в помещении, обеспечивает безопасность работы всей системы и позволяет сократить потребление энергоресурсов на 35%.

Основные особенности и преимущества регулятора «ZONT Climatic.V2»:

• Дистанционный контроль и управление через GSM (4G), Wi-Fi и Ethernet
• Собственные онлайн-сервис и мобильное приложение
• Управление двумя котлами (каскад, основной + резервный) и ГВС
• Количество управляемых контуров в базовой конфигурации: 1 ГВС, 3 отопительных
• Возможность многоконтурного управления до 16 контуров (через блоки расширения)
• Поддержка до 6 блоков расширения
• Способы управление котлами: релейный (базовая конфигурация), цифровой (через платы цифровых шин – опция)
• Управление исполнительными устройствами контуров: насосы, сервоприводы, смесительные узлы
• Управление насосом загрузки бойлера и насосом рециркуляции
• Погодозависимое управление, работа с погодным сервером
• ПИД-регулирование
• Ручная панель для настройки и управления с цветным мультифункциональным дисплеем и кнопками
• 4 регулируемых режима работы
• Недельное и часовое расписание
• Поддержка основных цифровых интерфейсов OpenTherm, E-BUS, BridgeNet, Navien, BSB, Wolf
• 6 термодатчиков NTC в комплекте
• Возможность подключения до 3 внешних радиомодулей 868 МГц и до 120 радиодатчиков
• Возможность контроля датчиков давления, протечки (с перекрытием крана) (опционально)
• Возможность запуска котлов по запросу от блока автоматики бассейна или вентиляции (опционально)
• Многофункциональная защита системы (от замерзания, от заклинивания насоса, от развития легионеллы в бойлере)
• Индикация работы входов: локально на корпусе или через веб-сервис
• Возможность подключения до 3 дополнительных внешних панелей ручного управления «ZONT МЛ-753/МЛ-753 Wi-Fi»
• Возможность подключения комнатного термостата «ZONT МЛ-232» для поддержания постоянной температуры в отдельной зоне обогрева
• Оповещение при тревожных событиях и аварийных ситуациях по различным каналам связи
• Резервное питание от встроенного аккумулятора (до 12 ч)
• SIM-карта в комплекте
• Защитный пластиковый корпус
• Современный дизайн для жилых помещений
• Простое крепление на любую плоскую поверхность
• Фирменная упаковка, содержащая полную информацию о приборе
• Работает с «Яндекс Алисой» и «Sber Салют»
• Срок службы: 5 лет
