Технические характеристики:
Модельный ряд серии Uni-fitt Муфты В пресс с накидной гайкой

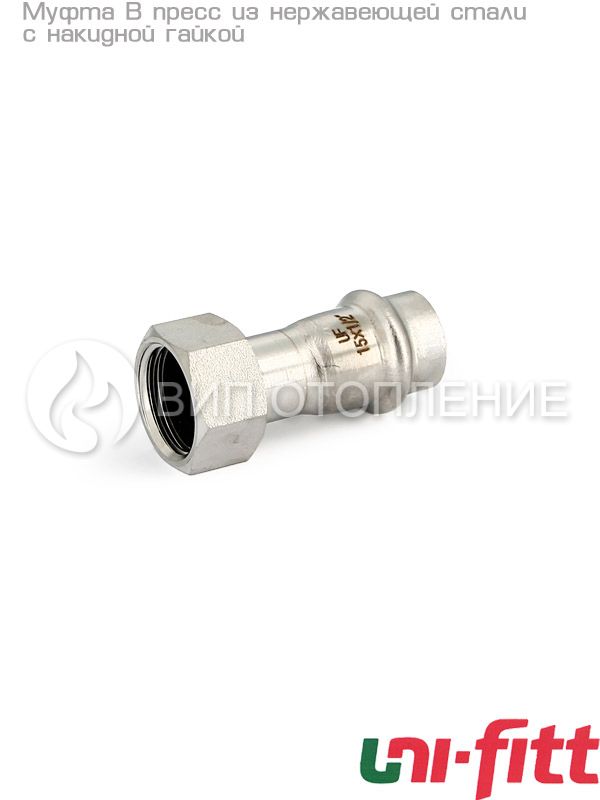

Описание Uni-fitt Муфты В пресс с накидной гайкой
Муфты В пресс «Uni-fitt» из нержавеющей стали с накидной гайкой представляют собой фитинги, предназначенные для перехода от прессового соединения к резьбовому с помощью накидной гайки при монтаже стальных трубопроводов в системах питьевого водоснабжения, отопления и охлаждения. Допускаются к применению в технологических трубопроводах, перемещающих жидкости и газы, не агрессивные к материалу фитингов и уплотнителей. Подходят для эксплуатации в системах с рабочей температурой до 110 °С и давлением до 16 бар.
Данные муфты выполнены из высококачественной нержавеющей стали марки AISI 304. Имеют однораструбную конструкцию с переходом на внутреннюю резьбу с накидной гайкой. Сторона с раструбом монтируется со стальной трубой с помощью специального электроинструмента с пресс-насадкой профиля «V» – фитинг надевается на трубу до упора и производится опрессовка. Подобные обжимные соединения создают малый коэффициент местного сопротивления, вследствие чего практически отсутствует сужение канала трубопровода. Накидная гайка комплектуется плоским уплотнением EPDM и служит для соединения с трубной арматурой, имеющей наружную резьбу. Использование таких муфт-переходников удобно в случаях, когда необходимо произвести быстрый демонтаж элементов трубопроводной системы.
Конструктивной особенностью пресс-фитинга из нержавеющей стали «Uni-fitt» является наличие уплотнительного элемента O-Ring из высококачественного черного EPDM (этилен-пропилен-диенового каучука) с уникальной системой микропротечки, которая позволяет определить необжатый фитинг в системе на этапе проверки герметичности минимальным давлением (0,1 бар). Цилиндрическая направляющая перед уплотнителем надежно фиксирует трубу в фитинге до обжатия, обеспечивая сохранность уплотнительного кольца и исключает его сдвиг во время монтажа системы.
Входящие в стандартную комплектацию уплотнительные элементы из EPDM допускают работу системы из нержавеющей стали при температуре не выше 110 °С. Отдельно можно приобрести набор уплотнительных колец из FPM (витона). Замена на витоновые уплотнители позволит увеличить максимальную рабочую температуру до 140 °С и повысить химическую стойкость системы.
Трубы и фитинги из нержавеющей стали «Uni-fitt» прекрасно справляются с различными механическими воздействиями и высокими температурными нагрузками в системах отопления, не подвержены коррозии и не нуждаются в дополнительной обработке, а внутренне сечение не зарастает со временем. Стабильная прямая форма труб позволяет монтировать длинные магистрали, не опасаясь появления нежелательных изгибов и искривлений. Также к преимуществам использования трубопроводов из «нержавейки» относится нелинейный монтаж – сначала идет нарезка, сборка, подгонка каждого элемента и только потом проводится поэтапная запрессовка каждого соединения. Кроме того, системы, собранные из нержавеющей стали, смотрятся очень эстетично и подойдут практически к любому помещению.
Основные особенности и преимущества муфт В пресс «Uni-fitt» из нержавеющей стали с накидной гайкой:
