Технические характеристики:
Проектирование отопления и водоснабжения | Монтаж отопления и водоснабжения | Расчет стоимости отопления и водоснабжения |
Дополнительные характеристики

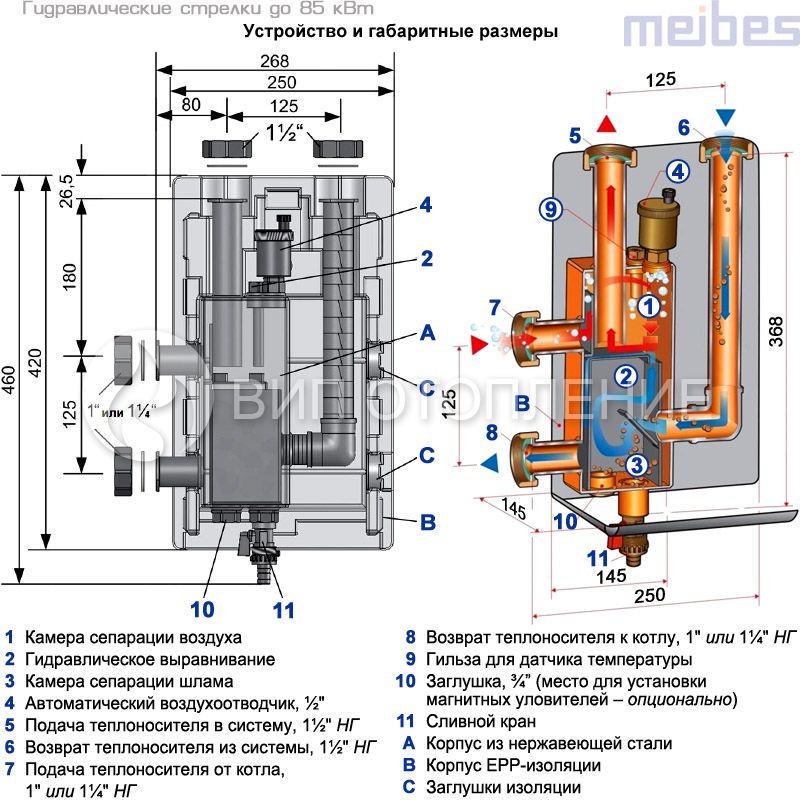

Габариты (ШхВхГ), мм | 225×435×145 | Вес, кг | 7.4 | |
---|---|---|---|---|
Подключения, дюйм | 1 1/2" НГ – 1 1/2" НГ | Материал | нержавеющая сталь | |
Материал теплоизоляции | пенопласт EPP | Максимальный расход теплоносителя, м³/час | 3 | |
Максимальная мощность при Δt = 25 °С, кВт | 85 | Максимальное рабочее давление, бар | 6 | |
Максимальная рабочая температура, °С | 110 |
Габариты (ШхВхГ), мм | 225×435×145 |
---|---|
Вес, кг | 7.4 |
Подключения, дюйм | 1 1/2" НГ – 1 1/2" НГ |
Материал | нержавеющая сталь |
Материал теплоизоляции | пенопласт EPP |
Максимальный расход теплоносителя, м³/час | 3 |
Максимальная мощность при Δt = 25 °С, кВт | 85 |
Максимальное рабочее давление, бар | 6 |
Максимальная рабочая температура, °С | 110 |

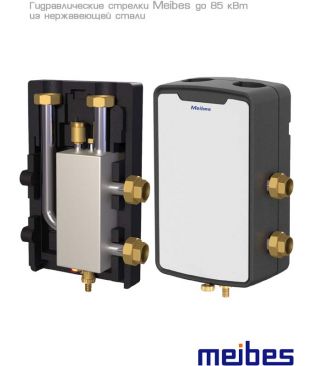

Описание Meibes Гидравлическая стрелка DN 32, 3 м3/ч, 85 кВт (при 25 °С), нерж. сталь

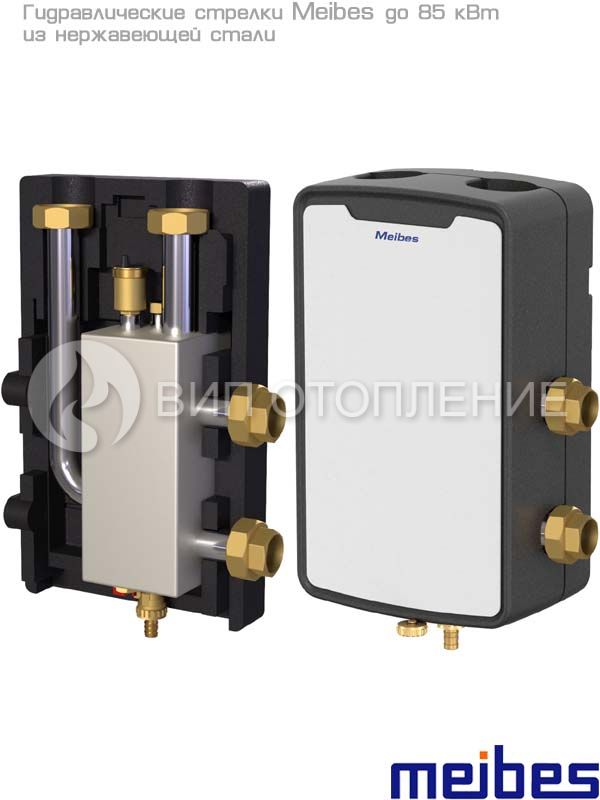

Гидравлическая стрелка «Meibes» DN 32, 3 м3/ч, 85 кВт (при Δt = 25 °С), нерж. сталь (M66391.31RU) представляет собой многофункциональное устройство, служащее для гидравлического разделения контуров подачи тепла (котла) и его потребителей, предотвращая тем самым воздействие насосов друг на друга. Выполнена из нержавеющей стали AISI 304. Поставляется в качественной EPP-изоляции в комплекте с погружной гильзой для датчика температуры, автоматическим воздухоотводчиком и сливным краном. Сочетается с коллекторами / насосными группами «MeiFlow». Модель подключается к трубопроводу котлового контура диаметром 2" (DN 32), имеет максимальную мощность 85 кВт и рассчитана на работу в закрытых системах отопления при максимальном давлении 6 бар и температуре теплоносителя не выше +110 °С. Расход теплоносителя через тракт гидрострелки не должен превышать 3 м3/ч.
Гидрострелка «Meibes» позволяет четко организовать работу многокотельных установок, обеспечивая ее высокий рабочий КПД. Помогает конденсационным котлам выходить на максимальный коэффициент производительности и защищает чугунные котлы от перепада температур. Дополнительно служит для удаления растворенных газов и шлама из системы отопления, а также осуществляет сепарацию воздуха. Опционально можно установить магнитные уловители металлических частиц.
Данный продукт выполнен из энергоэффективных комплектующих и материалов, отвечающих современным идеям и концепциям построения систем отопления и котельных. Низкоуглеродистая нержавеющая сталь AISI 304 устойчива к воздействию коррозии и агрессивных сред, обеспечивая надежную и длительную эксплуатацию устройства. Материал теплоизоляции – EPP (экструдированный полипропилен) – имеет «лазерную структуру» с уменьшенным содержанием воздуха, что позволяет снизить теплопотери до минимума.
Гидравлический разделитель «Meibes» опрессован на заводе и поставляется в собранном виде, готовым для подключения к распределительному коллектору. Может монтироваться на насосной группе. Присоединительные патрубки укомплектованы накидными гайками с плоским уплотнением из EPDM. Устройство эксплуатируется только в вертикальном положении.
Основные особенности и преимущества гидрострелки «Meibes» DN 32 (M66391.31RU):
