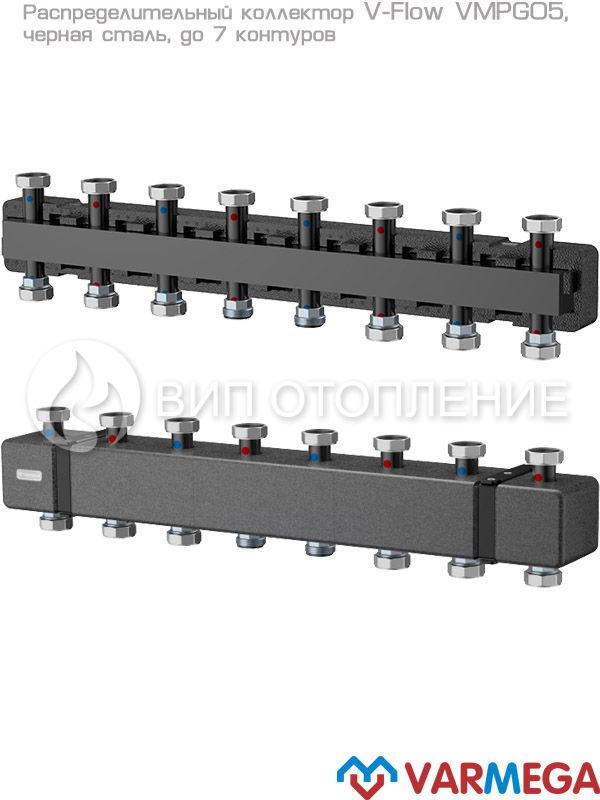

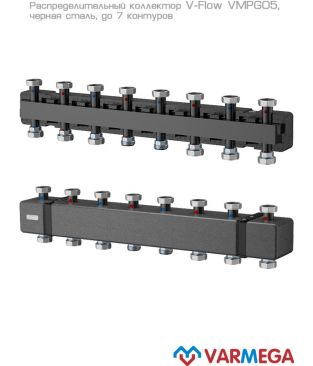

Распределительный коллектор Varmega V-Flow VMPG05-000007 до 7 контуров, сталь (с термоизоляцией)

Распределительный коллектор «Varmega V-Flow VMPG05-000007» до 4 контуров, сталь (с термоизоляцией)» предназначен для распределения теплоносителя от основного источника нагрева (котла) между 4-7 контурами потребителей тепла с разными параметрами (температурный график, гидравлическое сопротивление, расход теплоносителя). Устройство коллектора подразумевает полное термогидравлическое разделение подающей и обратной линий. Подходит для работы в закрытых системах отопления при максимальном давлении 6 бар и температуре теплоносителя не выше +110 °С.

Коллектор серии «V-Flow VMPG05» изготавливается из стали с черным покрытием. Имеет сварной корпус прямоугольной формы с парными присоединительными патрубками, сверху и снизу, укомплектованными накидными гайками 1½" (кроме нижней центральной пары). Верхние пары патрубков традиционно используются для подключения насосных групп (подача справа) отопительных контуров. Коллектор можно зеркально развернуть для подключения подачи слева. Нижняя центральная пара патрубков оснащена наружной резьбой 1½" и обычно используется для подсоединения труб теплогенератора через гидравлический разделитель. Остальные нижние соединения в состоянии при поставке заглушены. При необходимости их можно задействовать, например, для подключения дополнительных теплогенераторов или отопительных контуров, буферного резервуара, предохранительных устройств и т. д.

Распределительный коллектор «V-Flow VMPG05» поставляется в термоизоляции замкового типа, выполненной из энергоэффективного материала нового поколения – EPP (вспененный полипропилен), который сводит теплопотери к минимуму. В структуре изоляции предусмотрены пазы для кронштейнов.

Данные коллектор следует устанавливать горизонтально при помощи идущих в комплекте настенных кронштейнов. Их конструкция раздвигается и имеет два положения – 28 и 76 мм. В наиболее раздвинутой позиции появляется возможность разместить трубы и/или электрические кабели по монтажной стене.

Основные особенности и преимущества коллектора «V-Flow VMPG05-000007» до 7 контуров:

• Количество подключаемых контуров: 4, 5, 6 или 7
• Материал корпуса: сталь с черным покрытием
• Мощность: до 85 кВт (при ΔT=25 °С)
• Расход теплоносителя: до 3,5 м³/ч
• Верхние подключения (к насосным группам): 4 пары патрубков с накидными гайками 1½"
• Нижняя центральная пара подключений (к источнику тепла): 1½" наружная резьба (под плоское уплотнение)
• Нижние подключения (боковые пары патрубков): накидные гайки 1½"
• Межосевое расстояние: 125 мм
• Цветовая индикация подающей и обратной линий
• Возможность зеркального разворота для подключения подачи слева
• Высокоэффективная блочная теплоизоляция из EPP с пазами под раздвижные кронштейны
• Настенные кронштейны раздвижной конструкции с двумя положениями
• Компактная конструкция, готовая для монтажа
