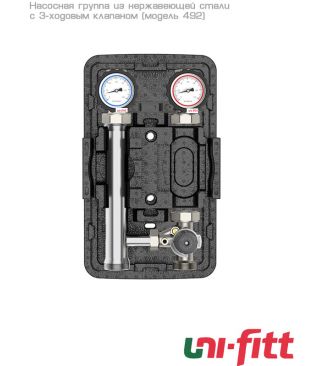

Насосная группа Uni-fitt DN25, с 3-ходовым клапаном, нерж. сталь, без насоса (модель 492)

Насосная группа «Uni-fitt DN25» с 3-ходовым клапаном, нерж. сталь, без насоса (492X2500) предназначена для подачи теплоносителя, поступающего от источника тепла (котла), в контур, где предусмотрено регулирование температуры подачи, таких как радиаторное отопление, теплый пол и др., в том числе в системах с погодозависимым управлением. Это готовый к установке компактный модуль быстрого монтажа, включающий в себя комплект необходимой арматуры для обвязки котельной. Все элементы уже смонтированы и заключены в съемный теплоизоляционный кожух из вспененного полипропилена EPP, который обеспечивает минимальные тепловые потери. Модуль может использоваться либо самостоятельно, либо в составе модульной системы распределения тепла в котельной совместно с коллектором «Uni-Fitt DN25» и гидравлическим разделителем «Uni-Fitt DN25». Данная модель не укомплектована циркуляционным насосом, его необходимо приобрести отдельно. Насос группы обеспечивает циркуляцию в контуре отопления и может работать как независимо, так и по команде от термостата или системы управления котла (дополнительное оборудование).

Смесительная насосная группа «Uni-Fitt DN25» модели 492 включает в себя два запорных шаровых крана (на подающей и обратной линиях), в корпус рукояток которых встроены термометры со шкалой 0-120 °С, патрубок обратного трубопровода из нержавеющей стали и трехходовой смесительный клапан на подаче с подключаемым байпасом. Для автоматического регулирования температуры требуется установка сервопривода (поставляется отдельно) на смесительный клапан. Байпас позволяет снизить возможные температурные колебания в регулируемом контуре при автоматическом управлении, а также служит для увеличения количества подмешиваемой в подающую линию обратной воды и обеспечения постоянного подмеса в независимости от положения смесителя. В шаровых кранах с термометром есть паз под датчик, куда возможно установить термоэлемент датчика температуры. Для подключения циркуляционного насоса предусмотрено посадочное место с монтажной длиной 180 мм с накидными гайками 1½". В шаровой кран обратной линии встроен обратный клапан для предотвращения паразитной циркуляции теплоносителя при отключенном насосе. В заводской конфигурации модуль выполнен с линией подачи, расположенной справа. Конструкция допускает перестановку местами правой и левой стороны.

Насосную группу «Uni-Fitt DN25» можно смонтировать непосредственно на распределительном коллекторе «Uni-Fitt DN25», 3-7 контуров, а также установить отдельно на стене, для чего в комплект поставки включены кронштейны.

Насосные группы быстрого монтажа «Uni-fitt» – отличное решения для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Для подобных систем характерны высокая стабильность работы, повышенные надежность и комфортность. Модульная конструкция насосной группы отличается компактностью, простотой и быстротой монтажа.

Основные особенности и преимущества смесительной насосной группы (492X2500):

• Назначение: смесительный контур с регулировкой температуры подачи
• Мощность: до 48 кВт (при ΔT=20 °С)
• Патрубок обратного трубопровода из нержавеющей стали SUS304: устойчивость к коррозии, прочность и долговечность
• Исполнение без насоса
• Два шаровых крана со встроенными стрелочными термометрами 0-120 °С на подаче и обратке
• Трехходовой смесительный клапан с подключаемым байпасом
• Встроенный обратный клапан
• Подключение к коллектору (контур котла): 1½" наружная резьба
• Подключение к контуру потребителя тепла: 1" внутренняя резьба (DN25)
• Межосевое расстояние: 125 мм
• Заводская модификация: подача справа
• Возможность обмена местами подающей и обратной линий
• Накидные гайки 1½" для установки насоса в комплекте
• Монтажная длина устанавливаемого насоса: 180 мм
• Условная пропускная способность 3-ходового клапана (kvs): 6,3 м³/ч
• Возможность установки сервопривода для автоматической регулировки (опция)
• Наличие гильз для установки датчика температуры (в шаровых кранах с термометром)
• Рабочая среда: вода или водногликолевая смесь (до 30 %)
• Энергосберегающая блочная EPP-теплоизоляция
• Модульная конструкция: компактность и удобство монтажа
• Кронштейн для настенного монтажа в комплекте
