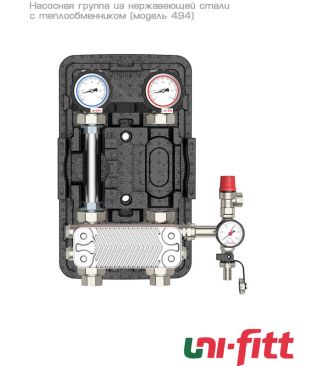

Насосная группа Uni-fitt DN25, с теплообменником 30 пластин, нерж. сталь, без насоса (модель 494)

Насосная группа «Uni-fitt DN25» с теплообменником 30 пластин, нерж. сталь, без насоса (494X2500) предназначена для разделения первичного и вторичного контуров при использовании двух теплоносителей с различными параметрами. Это прямая группа – жидкости в контурах не смешиваются. Процесс передачи тепла от первичного контура ко вторичному происходит в пластинчатом теплообменнике. Благодаря этому к отопительной системе можно подключить контур с антифризом или водой, в которой находится растворенный кислород из атмосферы (например, подогрев открытых площадок). Это готовый к установке компактный модуль быстрого монтажа, который устанавливается на выходные патрубки смесительной насосной группы «Uni-Fitt DN25» модели 492. Все элементы необходимой арматуры уже смонтированы и заключены в съемный теплоизоляционный кожух из вспененного полипропилена EPP, который обеспечивает минимальные тепловые потери. Данная модель не укомплектована циркуляционным насосом, его необходимо приобрести отдельно. Насос группы обеспечивает циркуляцию в контуре отопления и может работать как независимо, так и по команде от термостата или системы управления котла (дополнительное оборудование).

Насосная группа «Uni-Fitt DN25» с теплообменником модели 494 включает в себя два запорных шаровых крана (на подающей и обратной линиях), в корпус рукояток которых встроены термометры со шкалой 0-120 °С, патрубок обратного трубопровода из нержавеющей стали и блок пластинчатого теплообменника с группой безопасности (аксиальный манометр со шкалой от 0 до 4 бар, предохранительный клапан на 3 бара и сливной кран). Для подключения циркуляционного насоса предусмотрено посадочное место с монтажной длиной 180 мм с накидными гайками 1½". В шаровой кран обратной линии встроен обратный клапан для предотвращения паразитной циркуляции теплоносителя при отключенном насосе. В заводской конфигурации модуль выполнен с линией подачи, расположенной справа. Конструкция допускает перестановку местами правой и левой стороны.

Насосную группу «Uni-Fitt DN25» можно смонтировать непосредственно на распределительном коллекторе «Uni-Fitt DN25», 3-7 контуров, а также установить отдельно на стене, для чего в комплект поставки включены кронштейны.

Насосные группы быстрого монтажа «Uni-fitt» – отличное решения для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Для подобных систем характерны высокая стабильность работы, повышенные надежность и комфортность. Модульная конструкция насосной группы отличается компактностью, простотой и быстротой монтажа.

Основные особенности и преимущества насосной группы с теплообменником (494X2500):

• Назначение: разделительный прямой контур
• Мощность: до 48 кВт (при ΔT=20 °С)
• Теплообменник пластинчатого типа: 30 пластин
• Мощность первичного/вторичного контуров: до 25 кВт (при ΔT1=20 °С / ΔT2=20 °С)
• Патрубок обратного трубопровода и теплообменник из нержавеющей стали SUS304: устойчивость к коррозии, прочность и долговечность
• Исполнение без насоса
• Два шаровых крана со встроенными стрелочными термометрами 0-120 °С на подаче и обратке
• Встроенный обратный клапан
• Подключение к коллектору: 1" наружная резьба
• Подключение к контуру потребителя тепла: 1" внутренняя резьба (DN25)

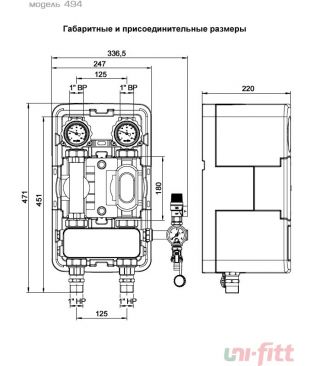

• Межосевое расстояние: 125 мм
• Заводская модификация: подача справа
• Возможность обмена местами подающей и обратной линий
• Накидные гайки 1½" для установки насоса в комплекте
• Монтажная длина устанавливаемого насоса: 180 мм
• Блок заполнения и слива теплоносителя с манометром ¼" (4 бара), предохранительным клапаном ½" × ¾" (3 бара) и сливным краном
• Вентили для слива/заполнения в блоке теплообменника
• Рабочая среда: вода или водногликолевая смесь (до 30 %)
• Энергосберегающая блочная EPP-теплоизоляция
• Модульная конструкция: компактность и удобство монтажа
• Кронштейн для настенного монтажа в комплекте
