Насосная группа Uni-fitt UMB M DN20, с термосмесителем, без насоса

Насосная группа «Uni-fitt UMB M DN20» с термосмесителем, без насоса предназначена для подачи теплоносителя, поступающего от источника тепла (котла), в низкотемпературный контур радиаторного отопления или теплого пола. Контроль и автоматическое поддержание заданной температуры теплоносителя осуществляется в термосмесителе путем смешения теплоносителя из подающей и обратной линии. Это готовый к установке компактный модуль быстрого монтажа, который может использоваться либо самостоятельно, либо в составе модульной системы распределения тепла в котельной на основе моноблока «UMB DN20» с коллектором и интегрированным гидравлическим разделителем. Данная модель не укомплектована циркуляционным насосом, его необходимо приобрести отдельно. Насос группы обеспечивает циркуляцию в контуре отопления и может работать как независимо, так и по команде от термостата или системы управления котла (дополнительное оборудование).

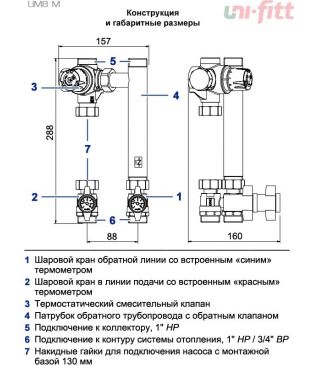

Термосмесительная насосная группа «Uni-Fitt UMB M» включает в себя патрубок обратного трубопровода с вмонтированным обратным клапаном, два запорных шаровых крана (на подающей и обратной линиях), в корпус рукояток которых встроены термометры со шкалой 0-120 °С, и термостатический смесительный клапан на подаче. Температура теплоносителя на выходе термоклапана устанавливается с помощью его ручки в диапазоне от 25 до 55 °C. Модуль подразумевает установку насоса с монтажной длиной 130 мм на линии подачи, для чего предусмотрены накидные гайки.

В заводской конфигурации группа «UMB M» поставляется с левосторонней подачей (направление подачи воды – вниз). При необходимости конструкция позволяет менять местами подающую и обратную линии. Монтаж модуля может осуществляться как отдельно, так и на распределительном коллекторе – моноблоке «UMB DN20» с коллектором и интегрированным гидравлическим разделителем, 2-4 контура.

Насосные группы быстрого монтажа «Uni-fitt UMB» – отличное решение для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Для подобных систем характерны высокая стабильность работы, повышенные надежность и комфортность. Модульная конструкция насосной группы отличается компактностью, простотой и быстротой монтажа.

Основные особенности и преимущества термосмесительной насосной группы «UMB M»:

• Назначение: смесительный контур с постоянной температурой теплоносителя
• Мощность: до 8 кВт (при ΔT=10 °С)
• Исполнение без насоса
• Два шаровых крана со встроенными стрелочными термометрами 0-120 °С на подаче и обратке
• Термостатический смесительный клапан c kvs 3,5 м³/ч
• Диапазон регулирования температуры смешения: от 25 до 55 °C
• Встроенный обратный клапан
• Подключение к коллектору: 1" наружная резьба
• Универсальное подключение к контуру системы отопления: 1" наружная резьба или ¾" внутренняя резьба
• Межосевое расстояние: 88 мм
• Заводская модификация: подача слева
• Возможность обмена местами линий подачи/обратки
• Накидные гайки для установки насоса в комплекте
• Тип устанавливаемого насоса: исполнение Ду 15, монтажная длина 130 мм
• Рабочая среда: вода или пропиленгликолевая смесь (до 30 %)
• Модульная конструкция: компактность и удобство монтажа
