Насосная группа Uni-fitt UMB W DN20, с 3-ходовым клапаном, без насоса

Насосная группа «Uni-fitt UMB W DN20» с 3-ходовым клапаном, без насоса предназначена для подачи теплоносителя, поступающего от источника тепла (котла), в контур, где предусмотрено регулирование температуры подачи, таких как радиаторное отопление, теплый пол и др., в том числе в системах с погодозависимым управлением. Это готовый к установке компактный модуль быстрого монтажа, который может использоваться либо самостоятельно, либо в составе модульной системы распределения тепла в котельной на основе моноблока «UMB DN20» с коллектором и интегрированным гидравлическим разделителем. Данная модель не укомплектована циркуляционным насосом, его необходимо приобрести отдельно. Насос группы обеспечивает циркуляцию в контуре отопления и может работать как независимо, так и по команде от термостата или системы управления котла (дополнительное оборудование).

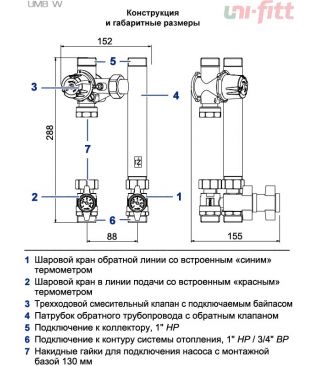

Смесительная насосная группа «Uni-Fitt UMB W» включает в себя патрубок обратного трубопровода с вмонтированным обратным клапаном, два запорных шаровых крана (на подающей и обратной линиях), в корпус рукояток которых встроены термометры со шкалой 0-120 °С, и трехходовой смесительный клапан на подаче с подключаемым байпасом. Для автоматического регулирования температуры требуется установка сервопривода (поставляется отдельно) на смесительный клапан. Байпас позволяет снизить возможные температурные колебания в регулируемом контуре при автоматическом управлении, а также служит для увеличения количества подмешиваемой в подающую линию обратной воды и обеспечения постоянного подмеса в независимости от положения смесителя. Модуль подразумевает установку насоса с монтажной длиной 130 мм на линии подачи, для чего предусмотрены накидные гайки.

В заводской конфигурации группа «UMB W» поставляется с левосторонней подачей (направление подачи воды – вниз). При необходимости конструкция позволяет менять местами подающую и обратную линии. Монтаж модуля может осуществляться как отдельно, так и на распределительном коллекторе – моноблоке «UMB DN20» с коллектором и интегрированным гидравлическим разделителем, 2-4 контура.

Насосные группы быстрого монтажа «Uni-fitt UMB» – отличное решение для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Для подобных систем характерны высокая стабильность работы, повышенные надежность и комфортность. Модульная конструкция насосной группы отличается компактностью, простотой и быстротой монтажа.

Основные особенности и преимущества смесительной насосной группы «UMB W»:

• Назначение: смесительный контур с регулировкой температуры подачи
• Мощность: до 31 кВт (при ΔT=20 °С)
• Исполнение без насоса
• Два шаровых крана со встроенными стрелочными термометрами 0-120 °С на подаче и обратке
• Трехходовой смесительный клапан с подключаемым байпасом
• Встроенный обратный клапан
• Подключение к коллектору: 1" наружная резьба
• Универсальное подключение к контуру системы отопления: 1" наружная резьба или ¾" внутренняя резьба
• Межосевое расстояние: 88 мм
• Заводская модификация: подача слева
• Возможность обмена местами линий подачи/обратки
• Накидные гайки для установки насоса в комплекте
• Тип устанавливаемого насоса: исполнение Ду 15, монтажная длина 130 мм
• Условная пропускная способность 3-ходового клапана (kvs): 6,3 м³/ч
• Возможность установки сервопривода для автоматической регулировки (опция)
• Рабочая среда: вода или пропиленгликолевая смесь (до 30 %)
• Модульная конструкция: компактность и удобство монтажа
