Насосная группа Varmega V-Box VMPG22-200000 с термосмесительным клапаном, DN20, без насоса

Насосная группа «Varmega V-Box VMPG22-200000» с термосмесительным клапаном, DN20, без насоса предназначенадля подачи теплоносителя, поступающего от источника тепла (котла), в контур потребителей с возможностью подмеса холодного теплоносителя из обратной линии контура потребителя с целью осуществления управления температурой подающего теплоносителя. Используется в контурах, где предусмотрено дополнительное регулирование температуры подачи. Наилучшим образом подходит для применения в контуре водяного «теплого пола». Рассчитана на работу при максимальном давлении 6 бар и температуре теплоносителя от 16 до 90 °С.

Насосные группы «V-Box» представляют собой готовые к установке модули групп быстрого монтажа (ГБМ), которыми наподобие конструктора можно быстро, компактно и эстетично обвязать котельные на основе одного или нескольких отопительных котлов разных типов. Могут использоваться как самостоятельно, так и в составе модульной системы котельной на основе термоизоляционного блока «V-Box» с коллектором и гидравлическим разделителем серии «VMPG20».

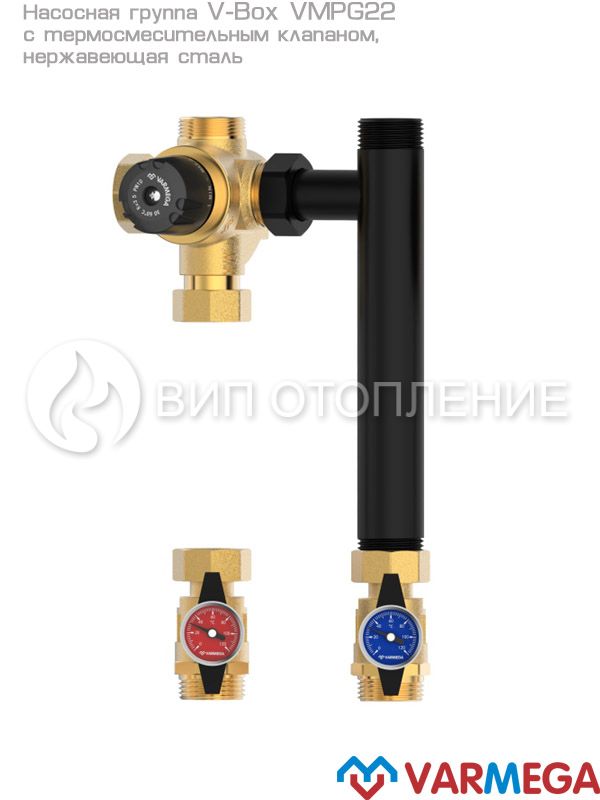

Модуль «V-Box VMPG22» состоит из патрубка обратной линии с вмонтированным обратным клапаном, двух шаровых кранов с рукояткой со встроенными термометрами («красный» на подаче, «синий» на обратке) и термостатического смесительного клапана на подающей линии с диапазоном настройки температуры от 25 до 55 °C. Группа предполагает установку циркуляционного насоса с монтажной базой 130 мм. Насос в комплектацию не входит и приобретается отдельно.

Насосная группа со смесительным клапаном поставляется в заводской конфигурации с установкой циркуляционного насоса слева и подачей воды вниз. Конструкция позволяет поменять местами подающую и обратную линии.

Основные особенности и преимущества насосной группы с термосмесительным клапаном «V-Box VMPG22-200000»:

• Назначение: смесительный контур с постоянной температурой подачи
• Номинальный диаметр: DN20
• Исполнение без насоса
• Мощность: до 16,3 кВт (при ΔT=20 °С)
• Термосмесительный клапан (заводская настройка 35 °С)
• Условная пропускная способность клапана: 3,5 м³/ч
• Диапазон регулирования температуры смешения: 25 - 55 °С
• Два шаровых крана на подаче и обратке со встроенными термометрами 0-120 °С
• Посадочное место под циркуляционный насос с монтажной длиной 130 мм
• Подключение к нагревателю/коллектору: 1" наружная резьба
• Универсальное подключение к потребителям тепла: 1" наружная резьба или ¾" внутренняя резьба
• Межосевое расстояние: 96,5 мм
• Заводская модификация: подача слева
• Возможность обмена местами подающей и обратной линий
• Рабочая среда: вода или водногликолевая смесь (до 30 %)
• Компактная конструкция
• Монтаж: к коллектору или отдельно
