Дополнительные характеристики
Монтажная длина, мм | 180 | Габариты (ШхВхГ), мм | 150×180×160 | |
---|---|---|---|---|
Вес, кг | 4.8 | Температура окружающей среды, °C | 0…+40 | |
Диаметр подключения, дюйм | G 1 1/2" | Температура перекачиваемой жидкости, °C | -10…+110 | |
Материал корпуса | чугун | Максимальный расход, м3/ч | 3.8 | |
Максимальный напор, м | 13 | Максимальное рабочее давление, бар | 10 | |
Напряжение/Частота, В/Гц | 230 / 50 |
Монтажная длина, мм | 180 |
---|---|
Габариты (ШхВхГ), мм | 150×180×160 |
Вес, кг | 4.8 |
Температура окружающей среды, °C | 0…+40 |
Диаметр подключения, дюйм | G 1 1/2" |
Температура перекачиваемой жидкости, °C | -10…+110 |
Материал корпуса | чугун |
Максимальный расход, м3/ч | 3.8 |
Максимальный напор, м | 13 |
Максимальное рабочее давление, бар | 10 |
Напряжение/Частота, В/Гц | 230 / 50 |

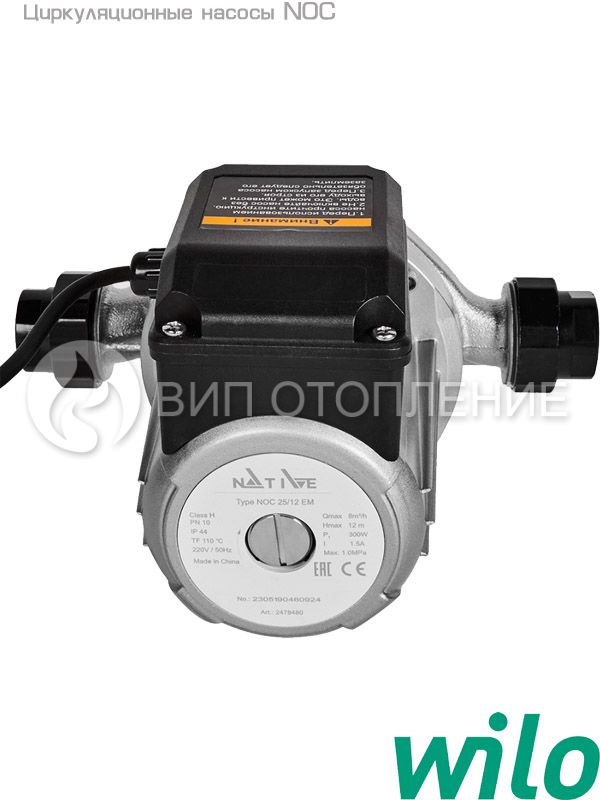

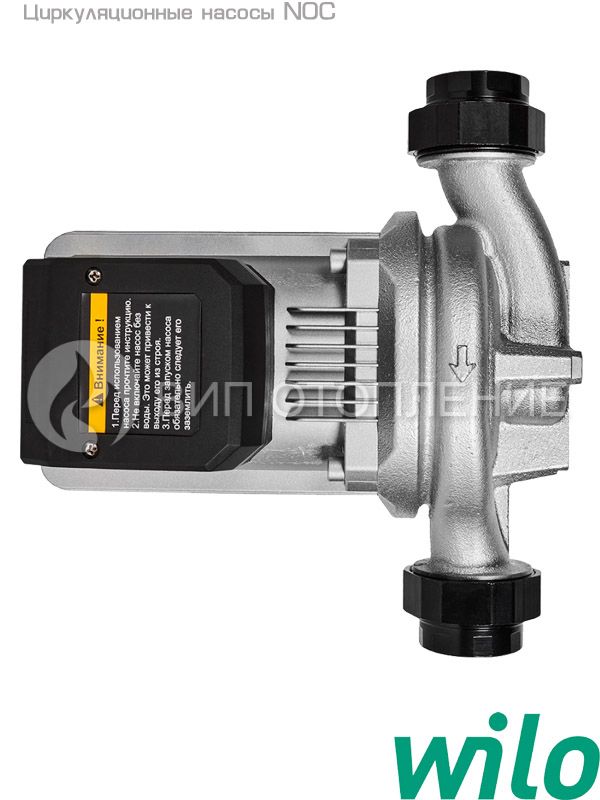

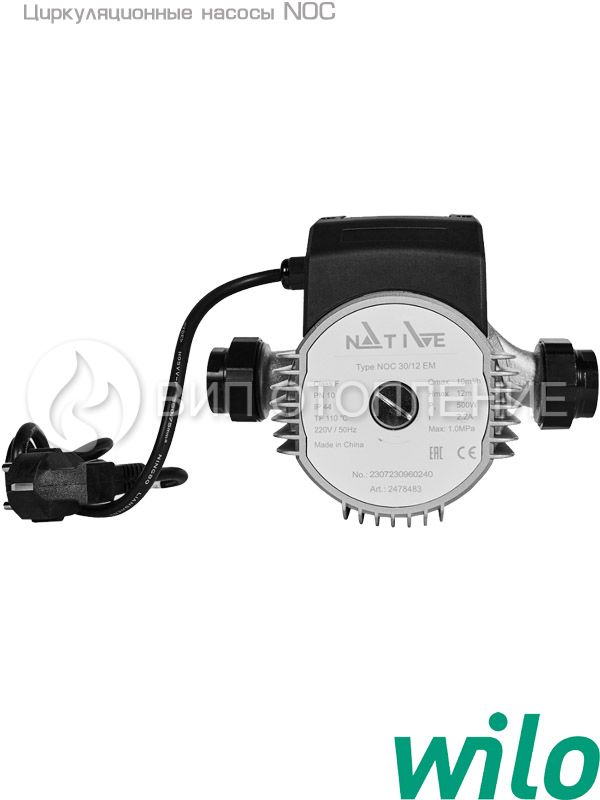

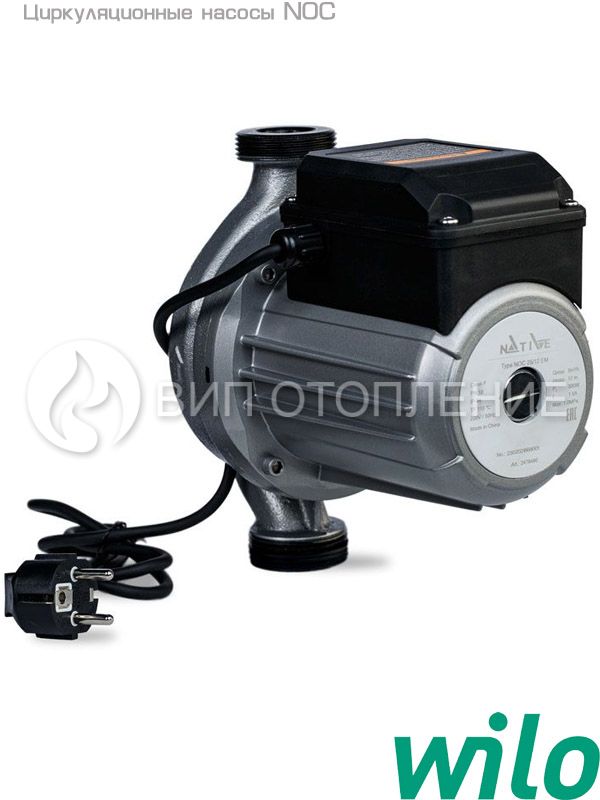

Описание Wilo NOC 25/13 EM
Трехскоростной циркуляционный насос «Wilo NOC 25/13 EM» с мокрым ротором предназначен для создания принудительной циркуляции рабочей жидкости в системах отопления. Способен перекачивать как воду, так и водно-гликолевые смеси (содержание гликоля не более 50%), температура которых не превышает +110 °C, а рабочее давление системы находится в пределах 10 бар.
Модель «NOC 25/13 EM» имеет стандартную монтажную длину 180 мм, номинальный диаметр всасывающего и выпускного патрубков – 25 мм; максимальная высота подъема теплоносителя составляет 13 м (при нулевом расходе). Насос присоединяется к трубопроводу при помощи накидных гаек G 1½". Подключается к однофазной сети с напряжением ~230 В и частотой 50 Гц.

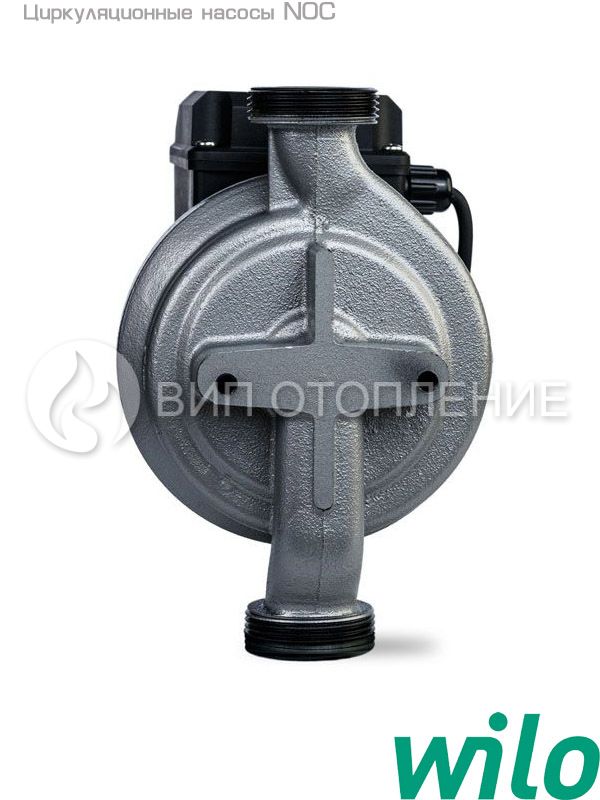

Циркуляционный насос «NOC 25/13 EM» состоит из чугунного корпуса, гидравлической системы, мотора с «мокрым» ротором и клеммной коробки. Ротор «мокрого» типа и все движущиеся детали в моторе соприкасаются с перекачиваемой средой, которая одновременно смазывает подшипники и охлаждает их вместе с ротором, благодаря чему снижается уровень шума и трение. Электродвигатель устойчив к токам блокировки и не требует дополнительной защиты, что обеспечивает бесперебойную работу насоса на протяжении длительного времени.

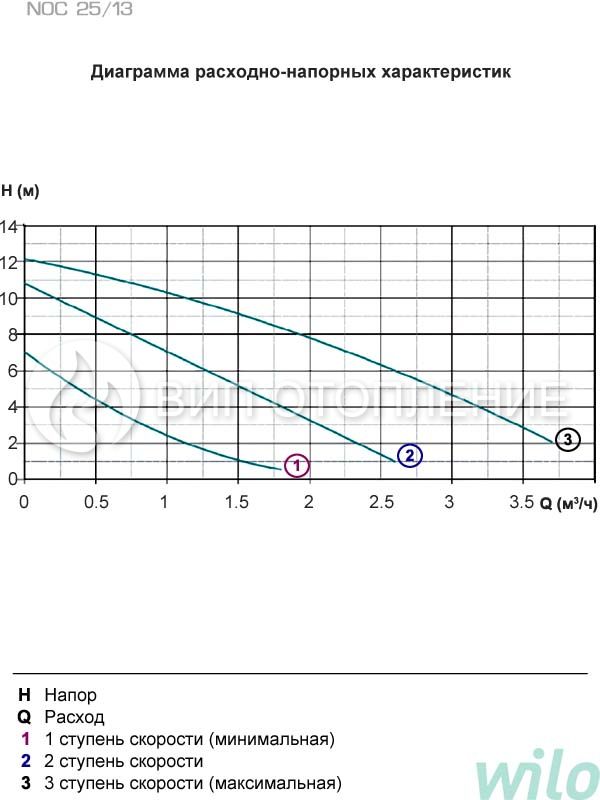

Насос «NOC 25/13 EM» имеет возможность ручного трехступенчатого регулирования числа оборотов вала. Выбор необходимой скорости работы из трех доступных выполняется путем переключения поворотного регулятора, расположенного на клеммной коробке.
Основные особенности и преимущества циркуляционного насоса «NOC 25/13 EM»:
