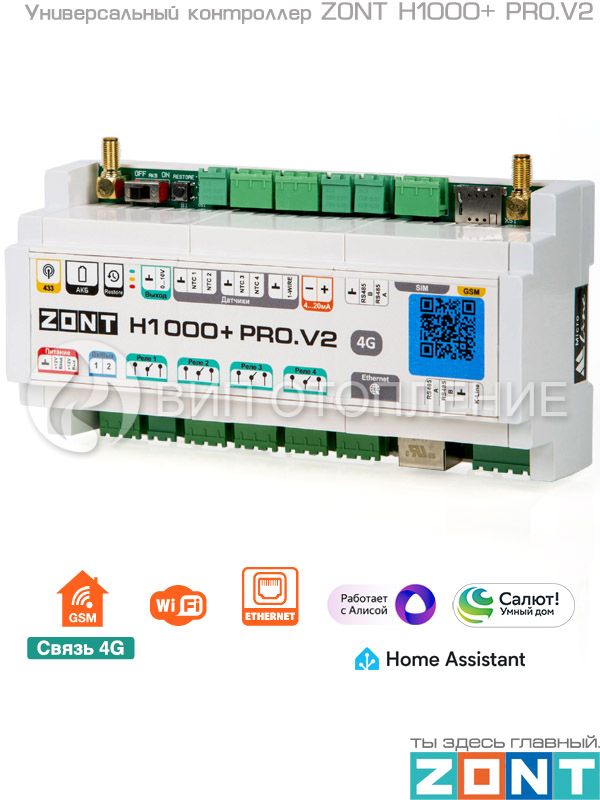

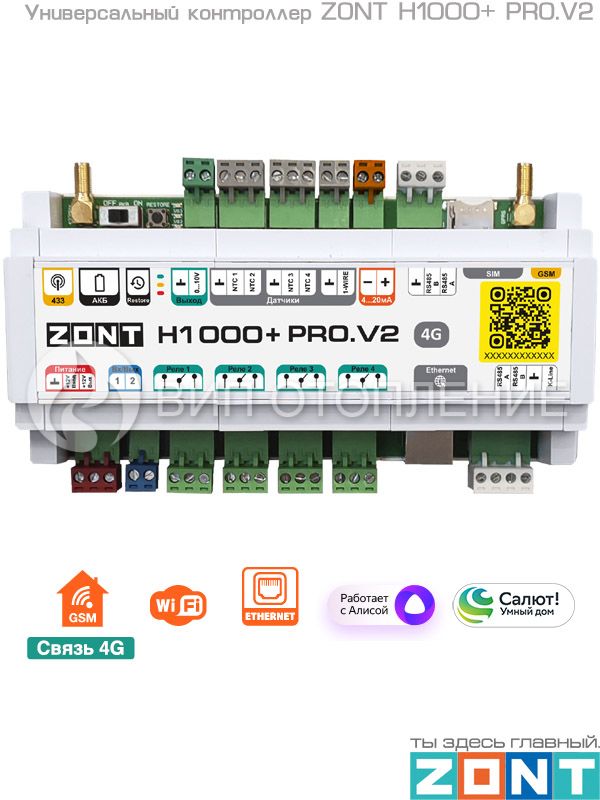

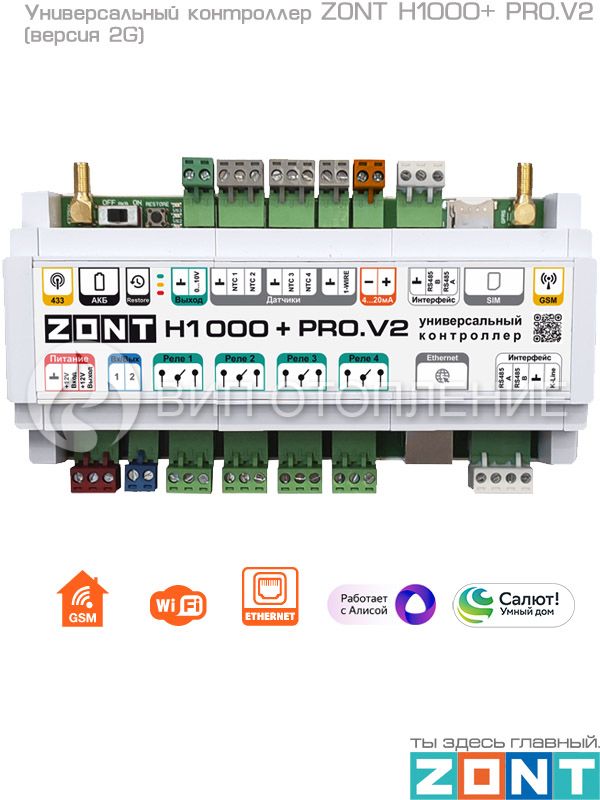

Универсальный контроллер для инженерных систем ZONT H1000+ PRO.V2

Универсальный контроллер «ZONT H1000+ PRO.V2» предназначен для профессиональной автоматизации работы, дистанционного контроля и управления системами отопления и другими инженерными система по программируемому алгоритму. Управление осуществляется через веб-сервис и мобильное приложение с использованием передачи данных по каналам связи GSM,Wi-Fi и Ethernet. Прибор может управлять котлами, контурами, ГВС, насосами и сервоприводами, контролировать состояние датчиков различного назначения. Дополнительно контроллер может выполнять роль блока управления, который обеспечивает контроль над всеми устройствами в системе автоматизации «умного дома». Он отвечает за прием данных, их обработку и выдачу команд на исполнительные устройства.

Это обновленная версия контроллера «ZONT H1000+ PRO», оснащенная GSM-модемом со связью 4G, токовым входом 4-20 мА и вторым дополнительным входом RS-485 для подключения устройств, поддерживающих цифровой протоколModbus RTU. Широкий функционал прибора позволяет использовать различные сценарии для управления сложными системами отопления, обеспечивает безопасность их работы, позволяет сократить потребление энергоресурсов, тем самым создавая для пользователей максимально комфортные условия проживания.

«ZONT H1000+ PRO.V2» обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы может учитывать температуру наружного воздуха, дневное, недельное и интервальное расписание. Устройство способно управлять 2 котлами (в том числе в каскаде), бойлером ГВС (в том числе косвенного нагрева), прямыми и смесительными контурами с поддержкой заданных температурных диапазонов для каждого из них, смесительными группами, циркуляционными насосами, сервоприводами, термоголовками, а также любыми электрическими приборами, используемыми как в составе системы отопления, так и отдельно от нее. Контроллер обеспечивает удаленный мониторинг параметров работы отопительного котла, состояния подключенных проводных и радиоканальных датчиков различного назначения (температуры, давления, протечки воды, охранные, пожарные, сигнальные, информационные), напряжения питания сети, а также формирует оповещения при отклонении текущих параметров работы системы от заданных пороговых значений, срабатывании датчиков и возникновении любой внештатной ситуации.

Подключение универсального контроллера «ZONT H1000+ PRO.V2» к источнику тепла (котлу) может быть выполнено несколькими способами. При релейном используются управляемый выход контроллера (любое встроенное реле или «открытый коллектор») и клеммы котла, предназначенные для подключения комнатного термостата (управление выполняется за счет замыкания/размыкания клемм котла). Подключение к выходу 0-10 В доступно для котлов, поддерживающих управление по сигналу 0-10 В. Для расширенного управления по цифровому протоколу необходимо подключить дополнительное устройство – внешний адаптер, работающий с цифровой шиной подключаемого котла. Контроллер совместим с универсальными адаптерами цифровых шин DIN и ECO и монобрендовыми адаптерами цифровых шин «Rinnai», «Arderia» и «EMS+ и Daesung». Тип протокола цифровой шины определяется автоматически. Котлы с поддержкой протокола Modbus RTU можно подключить к контроллеру посредством устройства сопряжения – адаптера цифровой шины «Modbus».

Для контроля датчиков и систем, результаты измерений которых определяются по величине тока выхода, предназначен токовый вход 4-20 мА.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера «ZONT H2000+ PRO.V2» применяются блоки расширения (блок не требует отдельного программирования). Получение данных и передача команд управления на блоки расширения производится по локальной сети через дополнительно подключаемый адаптер «Ethernet / Wi-Fi».

Технические параметры «ZONT H1000+ PRO.V2»:

• +12 В основное питание: от внешнего источника постоянного тока с рабочим напряжением 9-18 В (ток потребления ≤ 0,7 А)
• Резервное питание: встроенный аккумулятор LIR 14500 (3,7 В, 800 мА•ч)
• +12 В Выход 1: для питания внешних устройств (максимальный суммарный ток потребителей ≤ 750 мА)
• +12 В Выход 2: для питания внешних устройств (максимальный суммарный ток потребителей ≤ 100 мА)
• Максимальная потребляемая мощность: 12 В
• Основной канал связи Wi-Fi (частотный диапазон 2,4 ГГц, 802.11 b/g/n)
• Основной канал связи Ethernet (протокол TCP/IP, стандарт 10/100BASE-T)
• Резервный канал связи GSM с поддержкой 4G (частотные диапазоны LTE-FDD B1/B3/B5/B7/B8/B20, GSM/GPRS/EDGE 900/1800 МГц)
• Поддерживаемые интерфейсы:
  – 1-Wire для проводных цифровых датчиков температуры и считывателей цифровых ключей Touch Memory (до 10 шт.)
  – RS-485 (верхний) для оригинальных цифровых устройств «ZONT» (внешнего адаптера, радиомодуля, выносной панели управления и пр.)
  – RS-485 (нижний) для вариативного применения: оригинальные цифровые устройства «ZONT» или оборудование с протоколом Modbus RTU
• Количество одновременно подключаемых устройств к интерфейсу RS-485:до 32 (включая контроллер)
• Поддержка цифровых шин: через внешний адаптер
• Количество подключаемых адаптеров цифровых шин: не более 2
• Поддерживаемые котловые протоколы связи через внешний универсальный адаптер:
  – OpenTherm
  – E-BUS (цифровой интерфейс котлов «Vaillant» и «Protherm»)
  – Navien (цифровой интерфейс котлов «Navien»)
  – BridgeNet (цифровой интерфейс котлов «Ariston» серии «Net»)
  – BSB (цифровой интерфейс котлов «Baxi», «E.C.A.»)
  – Wolf (цифровой интерфейс котлов «Wolf»)
  – Kiturami (цифровой интерфейс котлов «Kiturami»)
• Поддерживаемые котловые протоколы связи через внешний оригинальный адаптер:
  – Rinnai (цифровой интерфейс котлов «Rinnai»)
  – Arderia (цифровой интерфейс котлов «Arderia»)
  – ESM+/Daesung (конденсационные котлы «Bosch», «Buderus» и котлы «Daesung»)
• Поддерживаемые протоколы взаимодействия со сторонним оборудованием:
  – Modbus RTU, открытый коммуникационный протокол (контроллер является master-устройством)
  – MQTT, сетевой протокол для потоковой передачи данных между устройствами IoT (интернет вещей)
• Встроенный радиомодуль 433 МГц, поддерживает стандартные радиодатчики и радиобрелоки (требуется антенна)
• Подключаемый радиомодуль 868 МГц (до 3 шт. «МЛ-590», «МЛ-595»), поддерживает оригинальные радиодатчики, радиобрелоки и радиоустройства «ZONT» (до 40 радиоустройств на 1 радиомодуль)
• Количество входов для аналогового датчика температуры NTC: 4
• Тип проводных датчиков температуры: аналоговые NTC, RS-485, цифровые
• Количество универсальных входов/выходов: 2 (могут быть настроены как аналоговые входы либо как выходы типа «открытый коллектор»)
• Характеристики аналогового входа:
  – входное напряжение 0-30 В
  – дискретность измерения 12 бит
  – погрешность не более 2%
  – подтяжка к цепи плюс 3,3 В через резистор 100 кОм
• Характеристики выхода «открытый коллектор»:
  – максимальный ток каждого выхода ≤ 100 мА
  – напряжение ≤ 30 В
  – сопротивление во включенном состоянии ≤ 10 Ом
• Количество управляемых релейных выходов: 4
• Характеристики релейного выхода:
  – максимальное коммутируемое напряжение постоянного тока 30 В (максимальный ток коммутации 7 А)
  – максимальное коммутируемое напряжение переменного тока 240 В (максимальный ток коммутации 3 А)
• Количество управляемых аналоговых выходов 0-10 В: 1
• Количество управляемых токовых входов 4-20 мА: 1
• Количество подключаемых блоков расширения: до 2
• Количество беспроводных радиодатчиков на частоте 868 МГц: до 120
• Многофункциональная кнопка аппаратного сброса: есть ( сброс настроек Wi-Fi, перезагрузка, сброс к заводским настройкам)
• Температура эксплуатации: от -25 до +70 °С

Связь контроллера «ZONT H1000+ PRO.V2» с сервером осуществляется с использованием интернета. Основной способ связи через соединение по Wi-Fi и Ethernet. При отсутствии доступа к сети котроллер автоматически переключается на резервный канал связи GSM/GPRS (мобильный интернет).

Настройку и управление устройством можно производить:
– дистанционно в веб-сервисе, через приложение «ZONT» для мобильных устройств на платформе iOS и Android или посредством СМС-команд;
– локально командами с внешней панели управления «ZONT МЛ-753» или «ZONT МЛ-753 Wi-Fi» (дополнительное оборудование), устройство можно разместить отдельно от контроллера в удобном для пользования месте.

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи и будет передавать информацию от подключенных к нему проводных датчиков, а при появлении питания в сети возобновит управление подключенными исполнительными устройствами.

В комплект поставки «ZONT H1000+ PRO.V2» входят GSM-антенна, 3 проводных аналоговых датчика температуры NTC в гильзе, 1 проводной аналоговый датчик уличной температуры NTC, блок основного питания 12 В / 1 А, комплект винтовых клеммников, сим-карта и регистрационная пластиковая карта владельца.

Контроллер монтируется в электротехнических шкафах на DIN-рейку.

Основные особенности и преимущества контроллера «ZONT H1000+ PRO.V2»:

• Управление по каналам Wi-Fi/Ethernet (приоритет), GSM (резерв)
• Собственные онлайн-сервис с личным кабинетом и мобильное приложение
• Поддержка многоконтурной системы отопления
• Управление 2 котлами: основной/резервный, по расписанию, каскад
• Управление несколькими контурами отопления
• Управление контуром ГВС (с настраиваемым приоритетом)
• Управление бойлером ГВС в системах проточного (встроенный бойлер / проточный теплообменник) и накопительного (бойлер косвенного нагрева) типа
• Управление насосно-смесительными узлами
• Управление исполнительными устройствами: 4 релейных выхода, 2 универсальных входа/выхода, аналоговый выход 0-10 В, токовый вход 4-20 мА, 2 входа RS-485
• Неограниченное количество настраиваемых режимов
• Работа по сценарию, настройка веб-кнопок быстрого управления
• Управление с использованием погодозависимого алгоритма (погодный сервер)
• ПИД-регулирование
• Защита от замерзания, протечек и легионеллы
• Функция «Лето» для автоматического отключения в теплое время года
• Мгновенные оповещения об ошибках, при тревожных событиях и авариях по различным каналам связи (интернет, СМС, push)
• Поддержка аналоговых NTC и цифровых датчиков температуры (4 аналоговых термодатчика NTC в комплекте)
• Поддержка аналоговых датчиков давления
• Встроенный радиоканал 433 МГц
• Возможность подключения внешнего радиомодуля 868 МГц и до 120 радиодатчиков
• Возможность подключения дополнительных датчиков различного назначения (протечки воды, утечки газа, охранные, пожарные и др.)
• Возможность подключения до 2 внешних адаптеров цифровых шин
• Поддержка котлов с интерфейсом OpenTherm, E-BUS, BridgeNet, Navien, BSB, Wolf, Kiturami, Rinnai, Arderia, EMS+, Daesung
• Поддержка внешних устройств по интерфейсуModbus RTU
• Работает с «Яндекс Алисой», «Sber Салют» и «Home Assistant»
• Возможность подключения внешней панели управления «МЛ-753/МЛ-753 Wi-Fi»
• Поддержка 2 блоков расширения
• Несколько пользователей совместного доступа с разграничением прав
• Запись и хранение истории событий: до 2 лет
• Автономная работа при отключении электроэнергии от встроенной АКБ
• Работа при минусовых температурах
• Сим-карта в комплекте
• Крепление на DIN-рейку (типоразмер 10 DIN)
• Фирменная упаковка, содержащая полную информацию о приборе
• Срок службы: 5 лет
