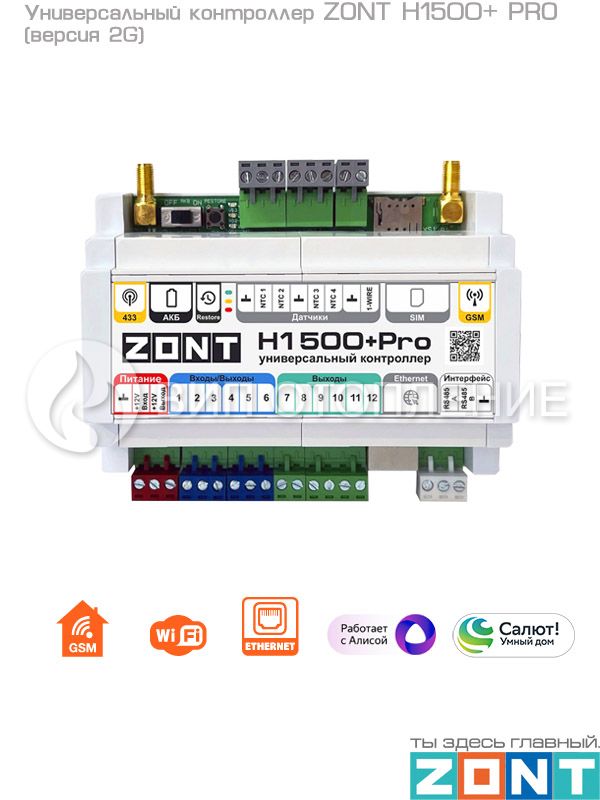

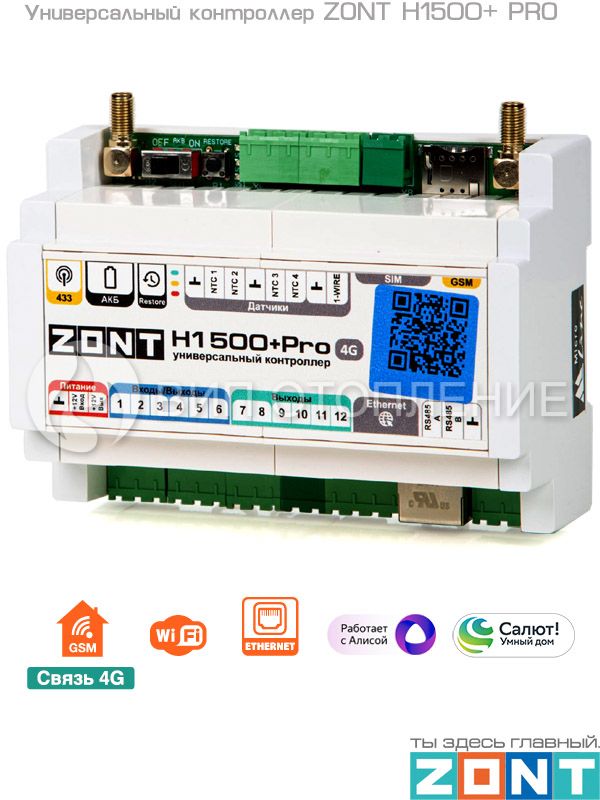

Универсальный контроллер для инженерных систем ZONT H1500+ PRO

Универсальный контроллер «ZONT H1500+ PRO» предназначен для профессиональной автоматизации работы, дистанционного контроля и управления системами отопления и другими инженерными система по программируемому алгоритму. Управление осуществляется через веб-сервис и мобильное приложение с использованием передачи данных по каналам связи GSM,Wi-Fi и Ethernet. Широкий функционал прибора позволяет использовать различные сценарии для управления системами отопления, обеспечивает безопасность их работы, позволяет сократить потребление энергоресурсов, тем самым создавая для пользователей максимально комфортные условия проживания.

«ZONT H1500+ PRO» обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы может учитывать температуру наружного воздуха, дневное, недельное и интервальное расписание. Устройство способно управлять 2 котлами (в том числе в каскаде), бойлером ГВС (в том числе косвенного нагрева), прямыми и смесительными контурами с поддержкой заданных температурных диапазонов для каждого из них, смесительными группами, циркуляционными насосами, сервоприводами, термоголовками, а также любыми электрическими приборами, используемыми как в составе системы отопления, так и отдельно от нее. Контроллер обеспечивает удаленный мониторинг параметров работы отопительного котла, состояния подключенных проводных и радиоканальных датчиков различного назначения (температуры, давления, протечки воды, охранные, пожарные, сигнальные, информационные), напряжения питания сети, а также формирует оповещения при отклонении текущих параметров работы системы от заданных пороговых значений, срабатывании датчиков и возникновении любой внештатной ситуации.

Подключение универсального контроллера «ZONT H1500+ PRO» к котлу может быть выполнено несколькими способами. При релейном используются управляемый выход контроллера (любое встроенное реле или «открытый коллектор») и клеммы котла, предназначенные для подключения комнатного термостата (управление выполняется за счет замыкания/размыкания клемм котла). Подключение к выходу 0-10 В доступно для котлов, поддерживающих управление по сигналу 0-10 В. Для расширенного управления по цифровому протоколу необходимо подключить дополнительное устройство – внешний адаптер, поддерживающий цифровую шину подключаемого котла. Контроллер совместим с универсальными адаптерами цифровых шин DIN и ECO и монобрендовыми адаптерами цифровых шин «Rinnai», «Arderia» и «EMS+ и Daesung». Тип протокола цифровой шины определяется автоматически. Котлы, поддерживающие протокол Modbus RTU, можно подключить к контроллеру посредством устройства сопряжения – адаптера цифровой шины «Modbus».

Технические параметры «ZONT H1500+ PRO»:

• Основное питание: от источника постоянного тока с рабочим напряжением 9-18 В (ток потребления ≥ 0,7 А)
• Резервное питание: встроенный аккумулятор LIR 14500 (3,7 В, 800 мА•ч)
• Максимальная потребляемая мощность: 12 В
• Основной канал связи Wi-Fi (частотный диапазон 2,4 ГГц, 802.11 b/g/n)
• Основной канал связи Ethernet (протокол TCP/IP, стандарт 10BASE-T)
• Резервный канал связи GSM (частотные диапазоны LTE-FDD B1/B3/B5/B7/B8/B20, GSM/GPRS/EDGE 900/1800 МГц, поддерживает 4G LTE)
• Канал передачи данных GSM: GPRS
• Поддерживаемые интерфейсы:
  – RS-485 (2 шт.) для обмена данными с устройствами «ZONT» (внешние адаптеры, радиомодуль, выносной панели управления и пр.) или для контроля и управления оборудованием, поддерживающим протоколModbus RTU, длина линии связи до 200 м
  – 1-Wire для подключения проводных цифровых датчиков температуры, считывателей цифровых ключей Touch Memory (до 10 шт.)
• Встроенный радиоканал 433 МГц (поддерживает стандартные радиодатчики и радиобрелоки)
• Радиоканал 868 МГц, реализуется посредством подключения внешнего радиомодуля «МЛ-590» (поддерживает оригинальные радиодатчики, радиобрелоки и радиоустройства «ZONT»)
• Поддержка цифровых шин: через внешний адаптер
• Количество подключаемых адаптеров цифровых шин: не более 2
• Поддерживаемые котловые протоколы связи через внешний адаптер:
  – OpenTherm
  – E-BUS (цифровой интерфейс котлов «Vaillant» и «Protherm»)
  – Navien (цифровой интерфейс котлов «Navien»)
  – BridgeNet (цифровой интерфейс котлов «Ariston» серии «Net»)
  – BSB (цифровой интерфейс котлов «Baxi», «E.C.A.»)
  – Wolf (цифровой интерфейс котлов «Wolf»)
  – Kiturami (оригинальный интерфейс котлов «Kiturami»)
  – Rinnai (цифровой интерфейс котлов «Rinnai»)
  – Arderia (цифровой интерфейс котлов «Arderia»)
  – ESM+/Daesung (конденсационные котлы «Bosch», «Buderus» и котлы «Daesung»)
• Поддерживаемый сетевой протокол взаимодействия со сторонним оборудованием: Modbus RTU, протокол прикладного уровня для обмена данными между устройствами (M2M)
• Количество датчиков температуры для мониторинга:до 25
• Тип проводных датчиков температуры: аналоговые NTC, RS-485, цифровые
• Количество проводных датчиков различного назначения: до 25
• Количество беспроводных радиодатчиков на частоте 868 МГц: до 120
• Количество входов для аналогового датчика температуры NTC: 4
• Количество выходов типа «открытый коллектор»: 6
• Количество универсальных входов/выходов: 6 (могут быть настроены либо как аналоговые входы, либо как выходы типа «открытый коллектор»)
• Характеристики аналогового входа:
  – входное напряжение 0-30 В
  – дискретность измерения 12 бит
  – погрешность не более 2%
  – подтяжка к цепи плюс 3,3 В через резистор 100 КОм
• Характеристики выхода «открытый коллектор»:
  – максимальный ток каждого выхода ≤ 100 мА
  – напряжение ≤ 30 В
  – сопротивление во включенном состоянии ≤ 10 Ом
• Многофункциональная кнопка аппаратного сброса: есть ( сброс настроек Wi-Fi, перезагрузка, сброс к заводским настройкам)
• Температура эксплуатации: от -25 до +70 °С

Связь контроллера «ZONT H1500+ PRO» с сервером осуществляется с использованием сети Интернет. Основной способ связи через соединение по Wi-Fi и Ethernet. При отсутствии доступа к сети котроллер автоматически переключается на резервный канал связи GSM/GPRS (мобильный интернет).

Настройку и управление устройством можно производить:
– дистанционно в веб-сервисе, через приложение «ZONT» для мобильных устройств на платформе iOS и Android или посредством SMS-команд;
– локально командами с внешней панели управления «ZONT МЛ-753» (дополнительное оборудование), устройство можно разместить отдельно от контроллера в удобном для пользования месте. Прибор оснащен встроенным резервным аккумулятором, за счет чего он будет оставаться на связи при отключении электроэнергии и передавать информацию от подключенных к нему проводных датчиков, встроенного адаптера цифровых шин.

В комплект поставки «ZONT H1500+ PRO» входят GSM-антенна, радиоантенна для диапазона 433 МГц, 3 проводных аналоговых датчика температуры NTC в гильзе, проводной аналоговый датчик температуры NTC МЛ-773 в корпусе, блок основного питания 12 В / 1 А, комплект винтовых клеммников, SIM-карта и регистрационная пластиковая карта владельца.

Контроллер монтируется в электротехнических шкафах на DIN-рейку.

Основные особенности и преимущества контроллера «ZONT H1500+ PRO»:

• Диспетчеризация и дистанционное управление инженерной системой по каналам Wi-Fi/Ethernet (приоритет), GSM (резерв)
• Собственные онлайн-сервис с личным кабинетом и мобильное приложение
• Поддержка многоконтурной системы отопления
• Управление 2 котлами: основной/резервный, по расписанию, каскад
• Управление несколькими контурами отопления (до 12)
• Управление контуром ГВС (с настраиваемым приоритетом)
• Управление бойлером ГВС в системах проточного (встроенный бойлер / проточный теплообменник) и накопительного (бойлер косвенного нагрева) типа
• Управление насосно-смесительными узлами
• Управление исполнительными устройствами: 6 выходов «открытый коллектор», 6 универсальных входов/выходов
• Неограниченное количество настраиваемых режимов
• Работа по сценарию, настройка веб-кнопок быстрого управления
• Управление с использованием погодозависимого алгоритма (погодный сервер)
• ПИД-регулирование
• Защита от замерзания, протечек и легионеллы
• Функция «Лето» для автоматического отключения в теплое время года
• Мгновенные оповещения об ошибках, при тревожных событиях и авариях по различным каналам связи (Интернет, SMS, Push)
• Поддержка аналоговых NTC и цифровых датчиков температуры (4 аналоговых термодатчика NTC в комплекте)
• Поддержка аналоговых датчиков давления
• Встроенный радиоканал 433 МГц
• Возможность подключения внешнего радиомодуля 868 МГц и до 120 радиодатчиков (опционально)
• Возможность подключения дополнительных датчиков различного назначения (протечки воды, утечки газа, охранные, пожарные и др.)
• Возможность подключения внешних адаптеров цифровых шин
• Поддержка котлов с интерфейсом OpenTherm, E-BUS, BridgeNet, Navien, BSB, Wolf, Kiturami, Rinnai, Arderia, EMS+, Daesung
• Поддержка внешних устройств по интерфейсуModbus RTU
• Работает с «Яндекс Алисой» и «Sber Салют»
• Возможность подключения внешней панели управления «МЛ-753»
• Поддержка 1 блока расширения
• Запись и хранение истории событий: до 2 лет
• Автономная работа при отключении электроэнергии от встроенной АКБ
• Работа при минусовых температурах
• SIM-карта в комплекте
• Крепление на DIN-рейку (типоразмер 7 DIN)
• Фирменная упаковка, содержащая полную информацию о приборе
• Срок службы: 5 лет
