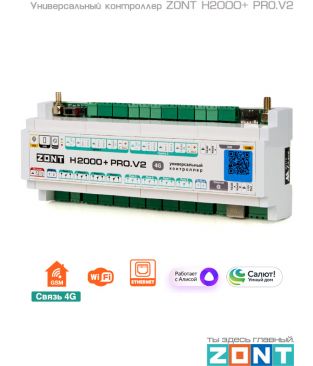

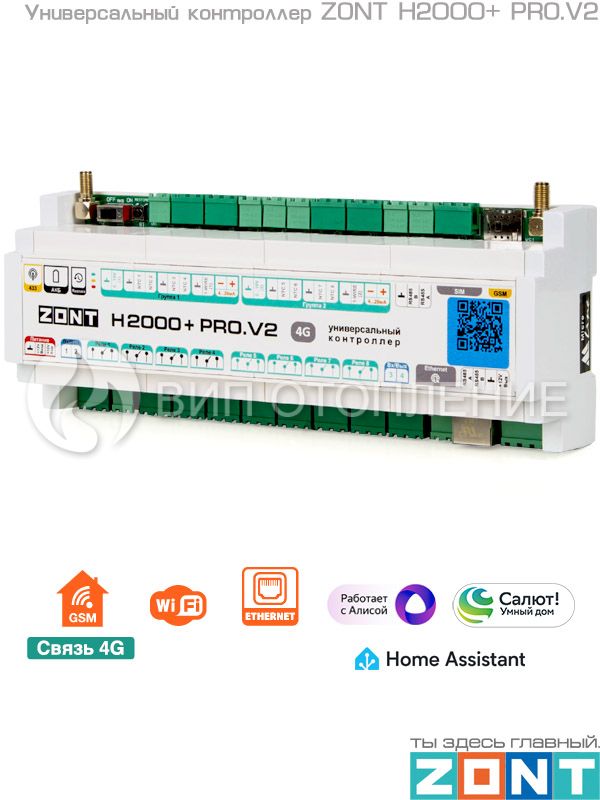

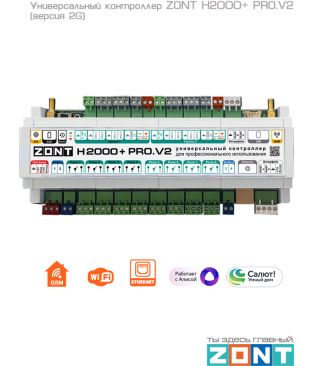

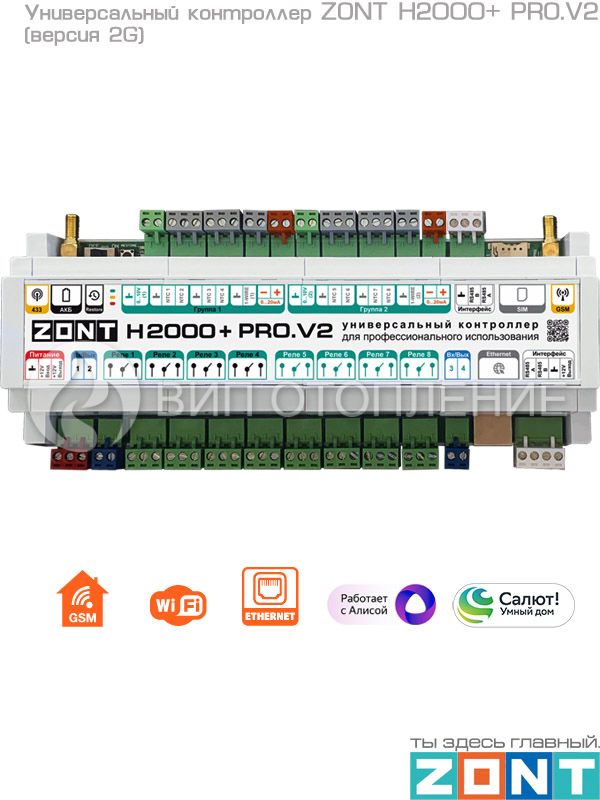

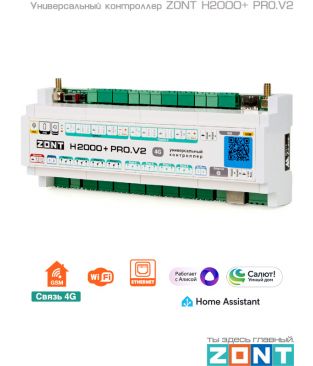

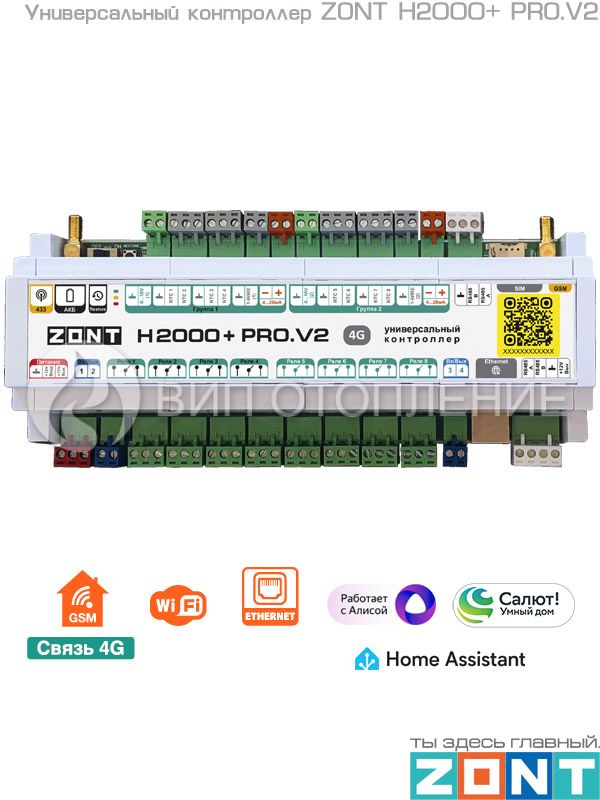

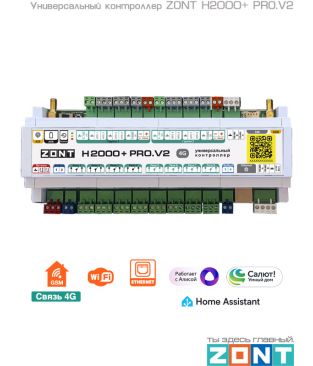

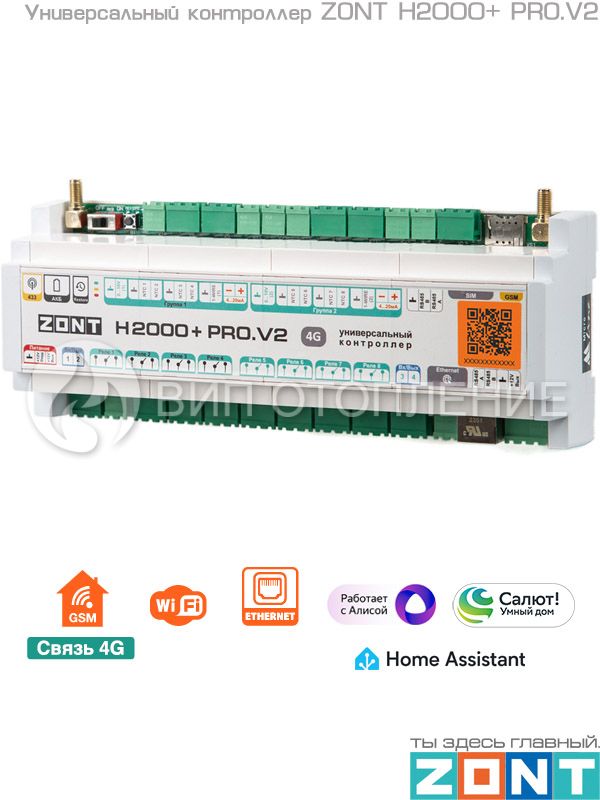

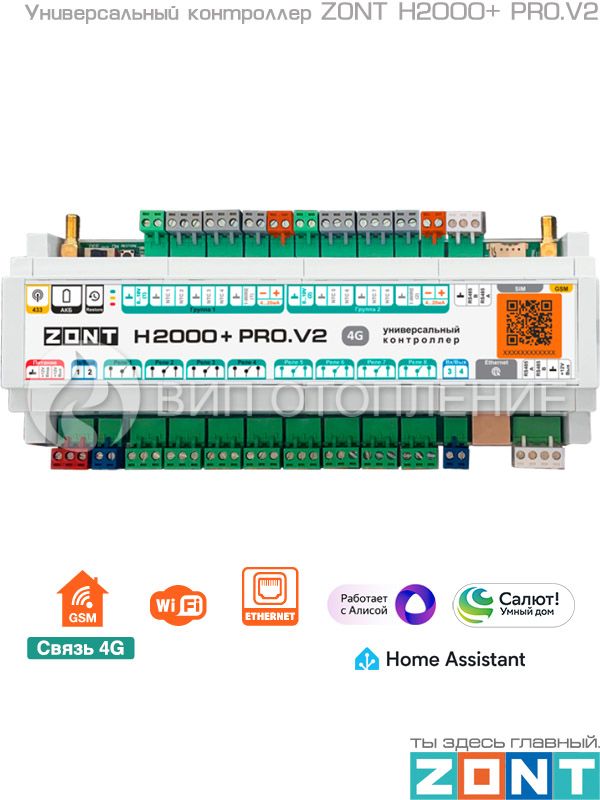

Универсальный контроллер для сложных инженерных систем ZONT H2000+ PRO.V2

Универсальный контроллер «ZONT H2000+ PRO.V2» предназначен для профессиональной автоматизации работы, дистанционного контроля и управления системами отопления и другими инженерными система по программируемому алгоритму. Управление осуществляется через веб-сервис и мобильное приложение с использованием передачи данных по каналам связи GSM,Wi-Fi и Ethernet. Прибор может управлять котлами, контурами, ГВС, насосами и сервоприводами, контролировать состояние датчиков различного назначения. Дополнительно контроллер может выполнять роль блока управления, который обеспечивает контроль над всеми устройствами в системе автоматизации «умного дома». Он отвечает за прием данных, их обработку и выдачу команд на исполнительные устройства.

Это обновленная версия контроллера «ZONT H2000+ PRO», оснащенная GSM-модемом со связью 4G, 2 токовыми входами 4-20 мА, вторым дополнительным входом RS-485 для подключения устройств, поддерживающих цифровой протокол Modbus RTU и вторым входом 1-Wire. Широкий функционал прибора позволяет использовать различные сценарии для управления системами отопления и ГВС любой конфигурации и сложности без ограничения числа управляемых контуров, обеспечивает безопасность их работы, позволяет сократить потребление энергоресурсов, тем самым создавая для пользователей максимально комфортные условия проживания. На базе «ZONT H2000+ PRO.V2» можно построить и системы диспетчеризации котельной, и полноценные системы безопасности, ситуационного управления инженерным и электрическим оборудованием.

«ZONT H2000+ PRO.V2» обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы может учитывать температуру наружного воздуха, дневное, недельное и интервальное расписание. Устройство способно управлять до 20 котлами (в том числе в каскаде), бойлером ГВС (в том числе косвенного нагрева), прямыми и смесительными контурами с поддержкой заданных температурных диапазонов для каждого из них, смесительными группами, циркуляционными насосами, сервоприводами, термоголовками, а также любыми электрическими приборами, используемыми как в составе системы отопления, так и отдельно от нее. Контроллер обеспечивает удаленный мониторинг параметров работы отопительного котла, состояния подключенных проводных и радиоканальных датчиков различного назначения (температуры, давления, протечки воды, охранные, пожарные, сигнальные, информационные), напряжения питания сети, а также формирует оповещения при отклонении текущих параметров работы системы от заданных пороговых значений, срабатывании датчиков и возникновении любой внештатной ситуации.

Подключение универсального контроллера «ZONT H2000+ PRO.V2» к источнику тепла (котлу) может быть выполнено несколькими способами. При релейном используются управляемый выход контроллера (любое встроенное реле или «открытый коллектор») и клеммы котла, предназначенные для подключения комнатного термостата (управление выполняется за счет замыкания/размыкания клемм котла). Подключение к выходу 0-10 В доступно для котлов, поддерживающих управление по сигналу 0-10 В. Для расширенного управления по цифровому протоколу необходимо подключить дополнительное устройство – внешний адаптер, работающий с цифровой шиной подключаемого котла. Контроллер совместим с универсальными адаптерами цифровых шин DIN и ECO и монобрендовыми адаптерами цифровых шин «Rinnai», «Arderia» и «EMS+ и Daesung». Тип протокола цифровой шины определяется автоматически. Котлы, поддерживающие протокол Modbus RTU, можно подключить к контроллеру посредством устройства сопряжения – адаптера цифровой шины «Modbus».

Для контроля датчиков и систем, результаты измерений которых определяются по величине тока выхода, предназначены 2 токовых входа 4-20 мА.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера «ZONT H2000+ PRO.V2» применяются блоки расширения (блок не требует отдельного программирования). Получение данных и передача команд управления на блоки расширения производится по локальной сети через дополнительно подключаемый адаптер «Ethernet / Wi-Fi».

Технические параметры «ZONT H2000+ PRO.V2»:

• +12 В основное питание: от внешнего источника постоянного тока с рабочим напряжением 9-18 В (ток потребления ≤ 0,7 А)
• Резервное питание: встроенный аккумулятор LIR 14500 (3,7 В, 800 мА•ч)
• +12 В Выход 1: для питания внешних устройств (максимальный суммарный ток потребителей ≤ 750 мА)
• +12 В Выход 2: для питания внешних устройств (максимальный суммарный ток потребителей ≤ 100 мА)
• Максимальная потребляемая мощность: 12 В
• Основной канал связи Wi-Fi (частотный диапазон 2,4 ГГц, 802.11 b/g/n)
• Основной канал связи Ethernet (протокол TCP/IP, стандарт 10/100BASE-T)
• Резервный канал связи GSM с поддержкой 4G (частотные диапазоны LTE-FDD B1/B3/B5/B7/B8/B20, GSM/GPRS/EDGE 900/1800 МГц)
• Поддерживаемые интерфейсы:
  – 1-Wire (2 входа) для проводных цифровых датчиков температуры и считывателей цифровых ключей Touch Memory (до 10 шт. на одном интерфейсе)
  – RS-485 (верхний) для оригинальных цифровых устройств «ZONT» (внешнего адаптера, радиомодуля, выносной панели управления и пр.)
  – RS-485 (нижний) для вариативного применения: оригинальные цифровые устройства «ZONT» или оборудование с протоколом Modbus RTU
• Количество одновременно подключаемых устройств к интерфейсу RS-485:до 32 (включая контроллер)
• Поддержка цифровых шин: через внешний адаптер
• Количество подключаемых адаптеров цифровых шин: до 20
• Поддерживаемые котловые протоколы связи через внешний универсальный адаптер:
  – OpenTherm
  – E-BUS (цифровой интерфейс котлов «Vaillant» и «Protherm»)
  – Navien (цифровой интерфейс котлов «Navien»)
  – BridgeNet (цифровой интерфейс котлов «Ariston» серии «Net»)
  – BSB (цифровой интерфейс котлов «Baxi», «E.C.A.»)
  – Wolf (цифровой интерфейс котлов «Wolf»)
  – Kiturami (цифровой интерфейс котлов «Kiturami»)
• Поддерживаемые котловые протоколы связи через внешний оригинальный адаптер:
  – Rinnai (цифровой интерфейс котлов «Rinnai»)
  – Arderia (цифровой интерфейс котлов «Arderia»)
  – ESM+/Daesung (конденсационные котлы «Bosch», «Buderus» и котлы «Daesung»)
• Поддерживаемые протоколы взаимодействия со сторонним оборудованием:
  – Modbus RTU, открытый коммуникационный протокол (контроллер является master-устройством)
  – MQTT, сетевой протокол для потоковой передачи данных между устройствами IoT (интернет вещей)
• Встроенный радиомодуль 433 МГц, поддерживает стандартные радиодатчики и радиобрелоки (требуется антенна)
• Подключаемый радиомодуль 868 МГц (до 3 шт. «МЛ-590», «МЛ-595»), поддерживает оригинальные радиодатчики, радиобрелоки и радиоустройства «ZONT» (до 40 радиоустройств на 1 радиомодуль)
• Количество входов для аналогового датчика температуры NTC: 8
• Тип проводных датчиков температуры: аналоговые NTC, RS-485, цифровые
• Количество универсальных входов/выходов: 4 (могут быть настроены как аналоговые входы либо как выходы типа «открытый коллектор»)
• Характеристики аналогового входа:
  – входное напряжение 0-30 В
  – дискретность измерения 12 бит
  – погрешность не более 2%
  – подтяжка к цепи плюс 3,3 В через резистор 100 кОм
• Характеристики выхода «открытый коллектор»:
  – максимальный ток каждого выхода ≤ 100 мА
  – напряжение ≤ 30 В
  – сопротивление во включенном состоянии ≤ 10 Ом
• Количество управляемых релейных выходов: 8
• Характеристики релейного выхода:
  – максимальное коммутируемое напряжение постоянного тока 30 В (максимальный ток коммутации 7 А)
  – максимальное коммутируемое напряжение переменного тока 240 В (максимальный ток коммутации 3 А)
• Количество управляемых аналоговых выходов 0-10 В: 2
• Количество управляемых токовых входов 4-20 мА: 2
• Количество подключаемых блоков расширения: до 5
• Количество беспроводных радиодатчиков на частоте 868 МГц: до 120
• Многофункциональная кнопка аппаратного сброса: есть ( сброс настроек Wi-Fi, перезагрузка, сброс к заводским настройкам)
• Температура эксплуатации: от -25 до +70 °С

Связь контроллера «ZONT H2000+ PRO.V2» с сервером осуществляется с использованием интернета. Основной способ связи через соединение по Wi-Fi и Ethernet. При отсутствии доступа к сети котроллер автоматически переключается на резервный канал связи GSM/GPRS (мобильный интернет).

Настройку и управление устройством можно производить:
– дистанционно в веб-сервисе, через приложение «ZONT» для мобильных устройств на платформе iOS и Android или посредством СМС-команд;
– локально командами с внешней панели управления «ZONT МЛ-753» или «ZONT МЛ-753 Wi-Fi» (дополнительное оборудование), устройство можно разместить отдельно от контроллера в удобном для пользования месте. Для поддержания постоянной температуры в отдельной зоне обогрева можно дополнительно установить комнатный термостат «ZONT МЛ-232» или радиотермостат «ZONT МЛ-332», передающий измеренные данные на контроллер по радиоканалу на частоте 868 МГц.

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи и будет передавать информацию от подключенных к нему проводных датчиков, а при появлении питания в сети возобновит управление подключенными исполнительными устройствами.

В комплект поставки «ZONT H2000+ PRO.V2» входят GSM-антенна, 4 проводных аналоговых датчика температуры NTC в гильзе, 1 проводной аналоговый датчик уличной температуры NTC, блок основного питания 12 В / 1 А, комплект винтовых клеммников, сим-карта и регистрационная пластиковая карта владельца.

Контроллер монтируется в электротехнических шкафах на DIN-рейку.

Основные особенности и преимущества контроллера «ZONT H2000+ PRO.V2»:

• Управление по каналам Wi-Fi/Ethernet (приоритет), GSM (резерв)
• Собственные онлайн-сервис с личным кабинетом и мобильное приложение
• Поддержка многоконтурной системы отопления
• Управление до 20 котлами: основной/резервный, по расписанию, каскад, основной/резервный + каскад
• Управление контуром ГВС (с настраиваемым приоритетом)
• Управление бойлером ГВС в системах проточного (встроенный бойлер / проточный теплообменник) и накопительного (бойлер косвенного нагрева) типа
• Управление насосно-смесительными узлами
• Управление устройствами: 8 релейных выходов, 4 универсальных входа/выхода, 2 аналоговых выхода 0-10 В, 2 токовых входа 4-20 мА, 2 входа RS-485
• Неограниченное количество настраиваемых режимов
• Работа по сценарию, настройка веб-кнопок быстрого управления
• Управление с использованием погодозависимого алгоритма (погодный сервер)
• ПИД-регулирование
• Защита от замерзания, протечек, заклинивания насоса и легионеллы
• Функция «Лето» для автоматического отключения в теплое время года
• Мгновенные оповещения об ошибках, при тревожных событиях и авариях по различным каналам связи (интернет, СМС, push)
• Поддержка аналоговых NTC и цифровых датчиков температуры (5 аналоговых термодатчика NTC в комплекте)
• Поддержка аналоговых датчиков давления
• Встроенный радиоканал 433 МГц (антенна в комплект не входит)
• Возможность подключения внешнего радиомодуля 868 МГц и до 120 радиодатчиков
• Возможность подключения дополнительных датчиков различного назначения (протечки воды, утечки газа, охранные, пожарные и др.)
• Возможность подключения внешних адаптеров цифровых шин
• Поддержка котлов с интерфейсом OpenTherm, E-BUS, BridgeNet, Navien, BSB, Wolf, Kiturami, Rinnai, Arderia, EMS+, Daesung
• Поддержка внешних устройств по интерфейсу Modbus RTU и MQTT
• Работает с «Яндекс Алисой», «Sber Салют» и «Home Assistant»
• Возможность подключения внешней панели управления «МЛ-753/МЛ-753 Wi-Fi»
• Поддержка 5 блоков расширения
• Запись и хранение истории событий: до 2 лет
• Автономная работа при отключении электроэнергии от встроенной АКБ
• Работа при минусовых температурах
• Сим-карта в комплекте
• Несколько пользователей совместного доступа с разграничением прав
• Крепление на DIN-рейку (типоразмер 13 DIN)
• Фирменная упаковка, содержащая полную информацию о приборе
• Срок службы: 5 лет
